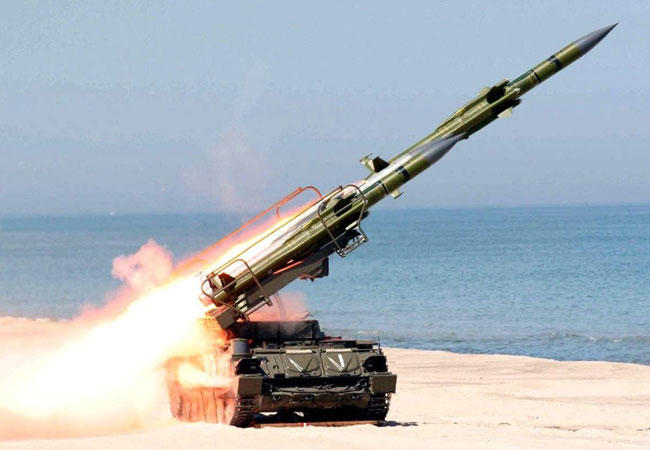

Главная цель модернизации – придать ЗРК 2К12 «Квадрат» новые свойства, соответствующие современным требованиям ведения войны, в том числе:
* расширение зоны поражения и видов поражаемых целей
* повышение радиолокационной скрытности повышение помехозащищенности ЗРК
* снижение времени реакции
* увеличение числа одновременно сопровождаемых целей
* автоматизация процессов боевой работы
* комфортная эксплуатация и ремонтопригодность
Рост основных показателей в ходе модернизации ЗРК
| Показатель | «Квадрат» | «Квадрат-МА» |
| Максимальная дальность обнаружения, км | 50 | 60 |
| Максимальная дальность сопровождения, км | 42 | 50 |
| Зона поражения: | ||
| по дальности, км | 4…17,5 | 3…32 |
| по высоте, км | 0,06…10 | 0,03…22 |
| по курсовому параметру, км | до 12 | до 18 |
| Вероятность поражения одной ЗУР: | ||
| Самолеты стратегической, тактической, армейской авиации | 15…20 | 0,7…0,85 |
| крылатая ракета типа АЛКМ | 15…20 | 0,4 |
| зависший вертолет | – | 0,3…0,7 |
| Максимальная скорость поражаемых целей, м/с | 600 | 830 |
| Количество целевых каналов | 1 | 1 |
| Время реакции комплекса (время от обнаружения цели до пуска ЗУР), с | 24…27 | 15…20 |
| Эффективность автокомпенсатора активных шумовых помех, дБ | – | 20 |
| Эффективность СДЦ, дБ | 20 | 40 |

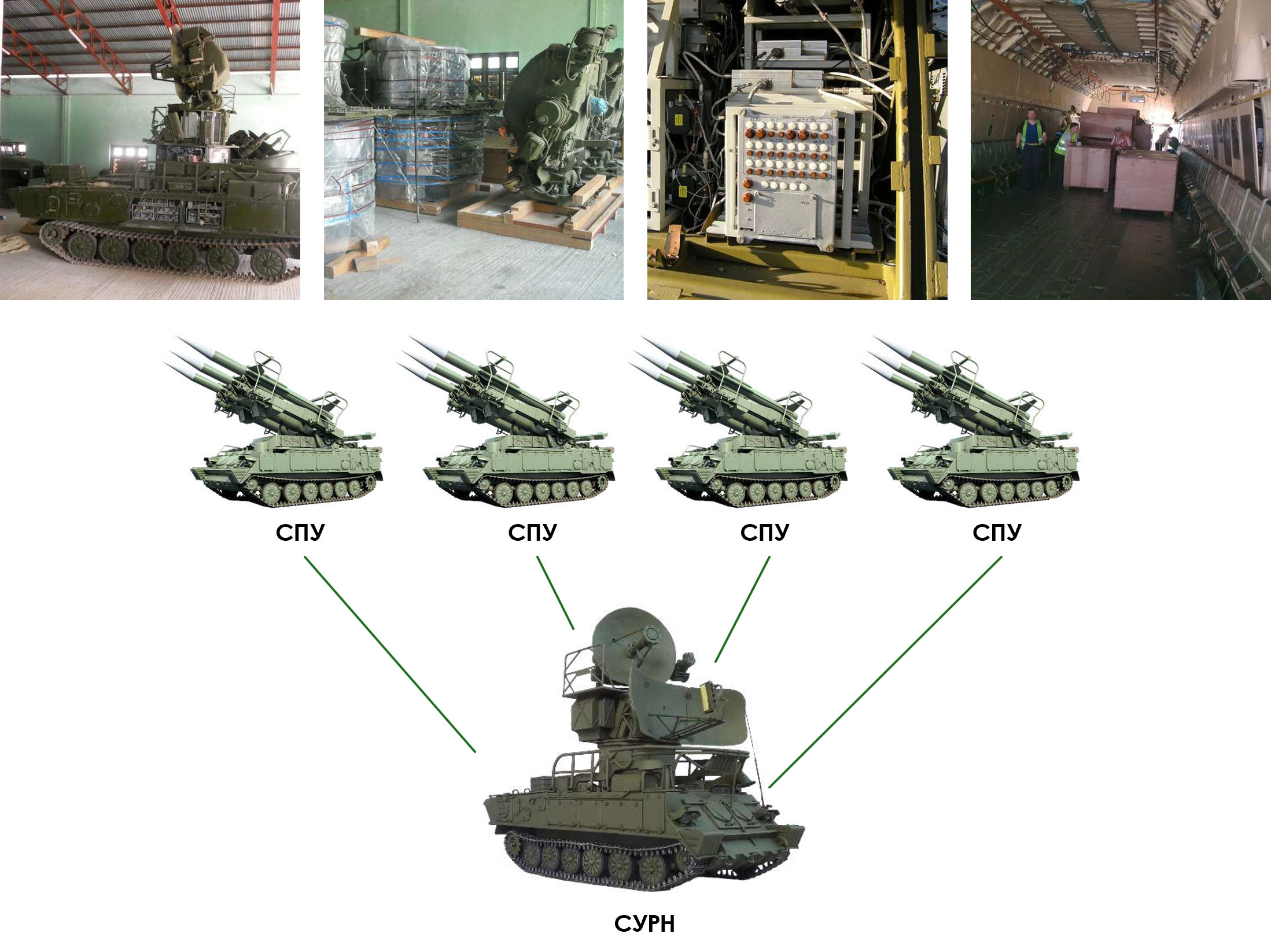

Базовый вариант
В ходе модернизации происходит перевод аппаратуры комплекса на современную цифровую базу с использованием новейших технологий обработки сигналов.
Реализованы цифровая обработка сигналов, спутниковая система навигации и топопривязки, автоматизированный контроль технического состояния, документирование боевой работы.
Данный вариант модернизации может быть проведен через поставку модернизационного комплекта. Заказчик получает комплект радиотехнических устройств и блоков, устанавливаемый на ЗРК при выполнении работ по его модернизации.

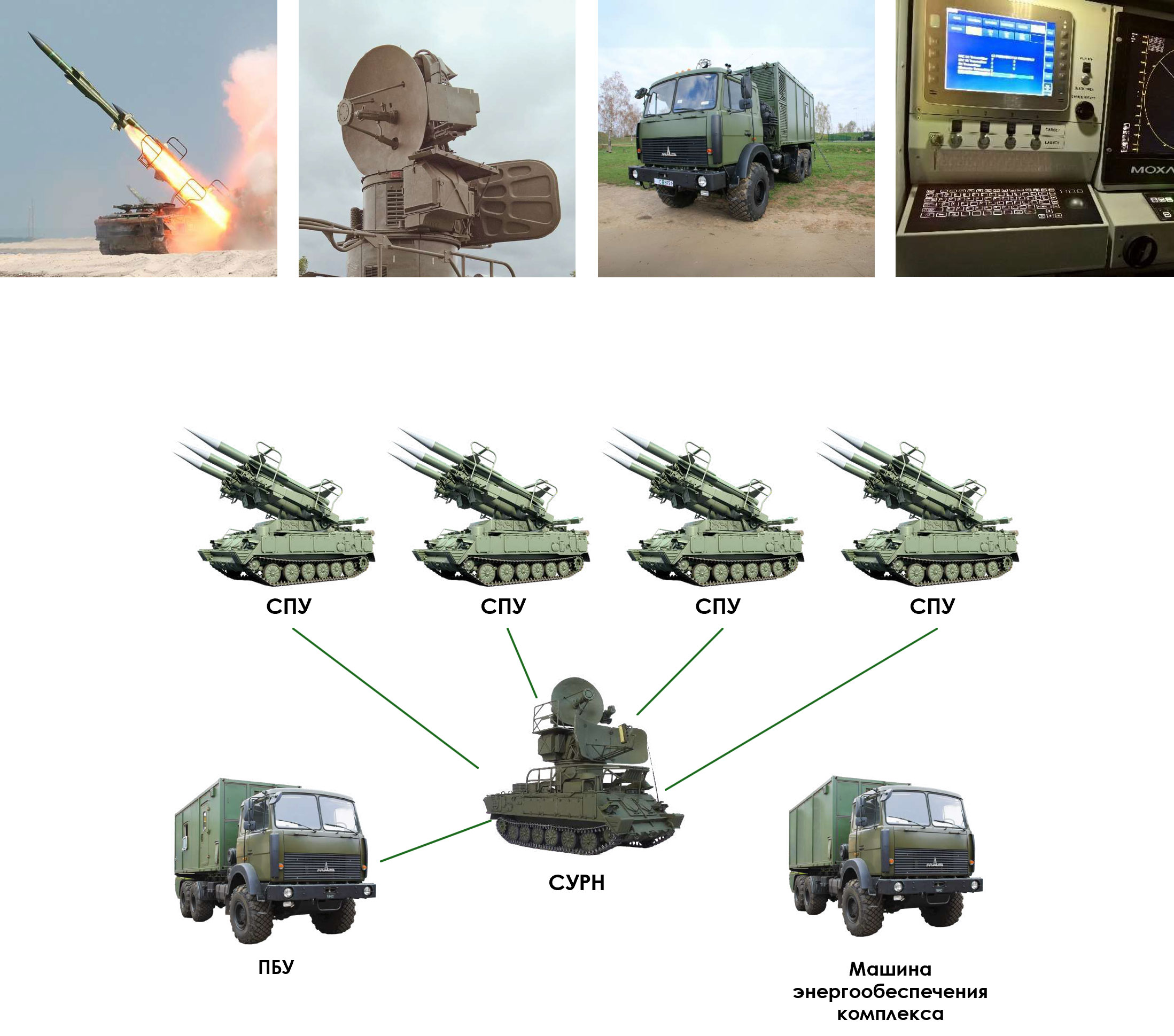

Стационарное исполнение
В состав комплекса вводятся две дополнительные единицы: пункт боевого управления (ПБУ) и машина энергообеспечения, повышая комфорт эксплуатации комплекса.
СУРН и СПУ находятся в стационарном положении без нахождения внутри боевого расчета.

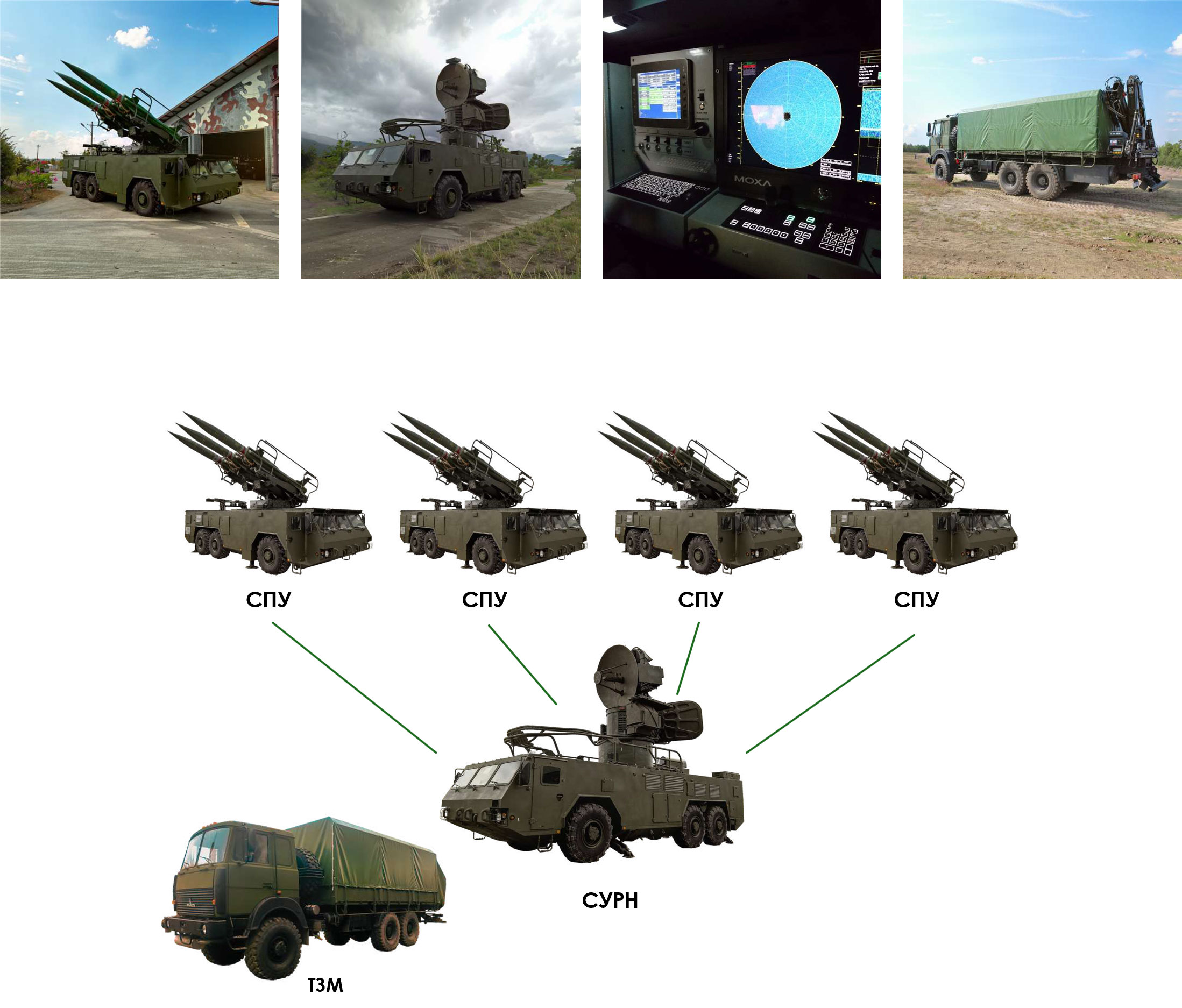

Модернизация на колесном шасси
Данная модернизация позволяет получить современный цифровой комплекс с использованием малой части старых узлов и блоков. Фактически при реновации от старого ЗРК используются только оригинальные части антенно-волноводных систем, корпуса антенных колонок, механические части приводных систем и оконечные блоки передатчиков.
Транспортно-заряжающая машина (ТЗМ) – новая.

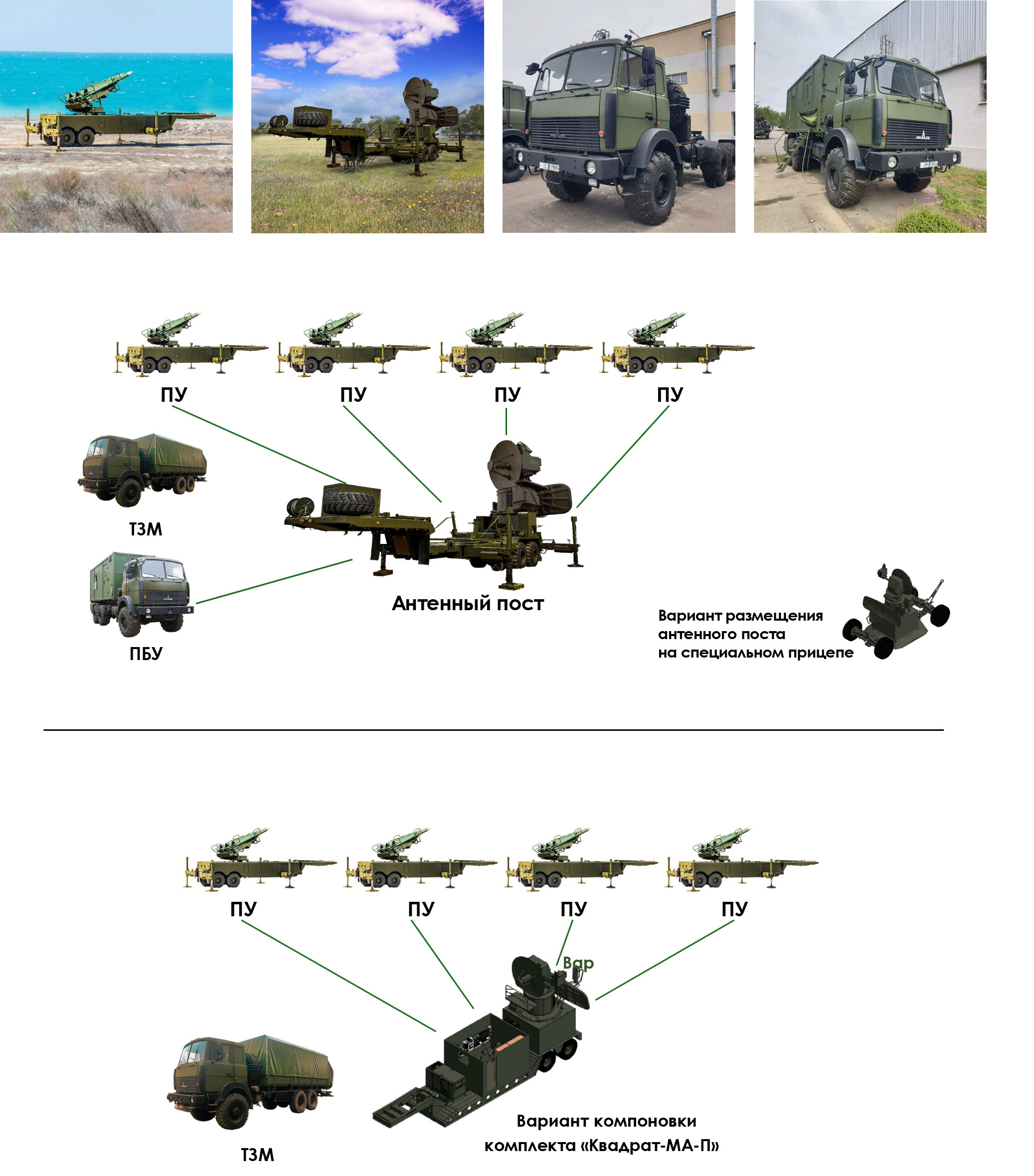

Модернизация на полуприцепе
Использование при модернизации полуприцепа, как и при варианте на колесном шасси, призвано снизить зависимость от советских образцов составных частей ЗРК. Комплекс мобилен, может эксплуатироваться различными седельными тягачами.
Установка элементов жизнеобеспечения на каждом из полуприцепов исключает необходимость в машине энергообеспечения.

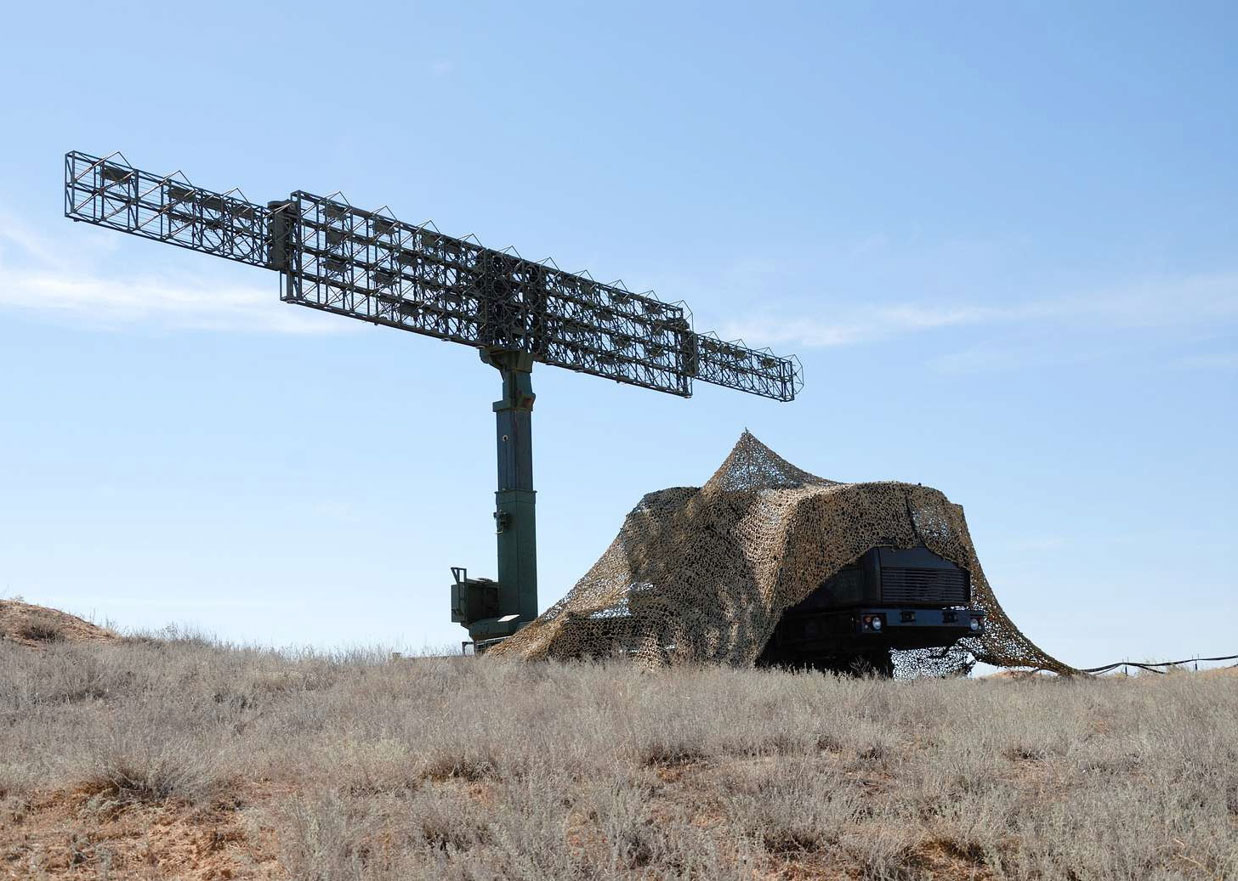

Станция обнаружения целей (опция)
Предусмотрена техническая возможность сопряжения комплекса с внешними цифровыми станциями обнаружения целей и средствами автоматизации (двухкоординатной РЛС «Восток-3Д»).
Пункт боевого управления (опция)

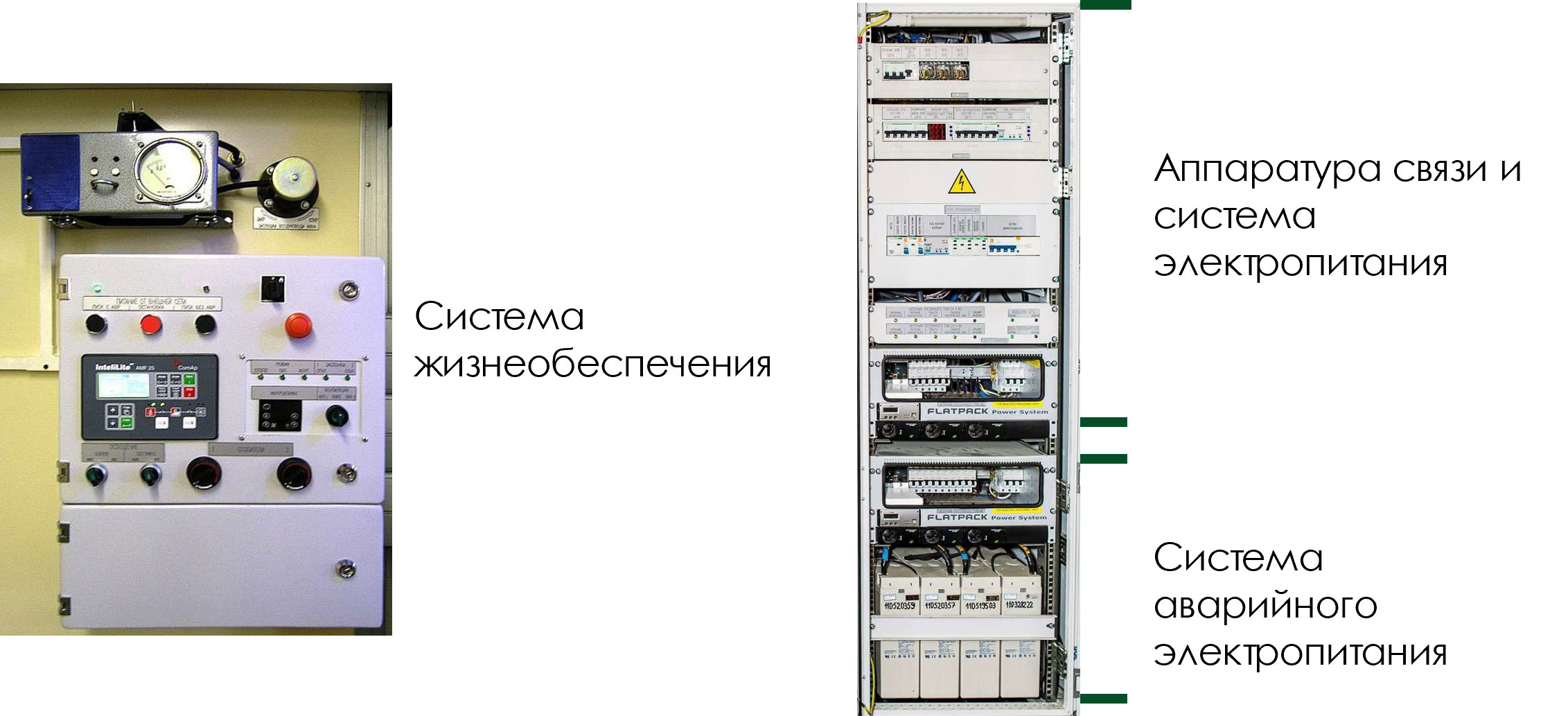

Возможна установка автоматизированных рабочих мест (АРМ) в отдельный кунг с системой жизнеобеспечения и автономным электропитанием.
Антенный пост и пусковые установки соединяются с ПБУ одним оптоволоконным кабелем (катушка - 300 м).

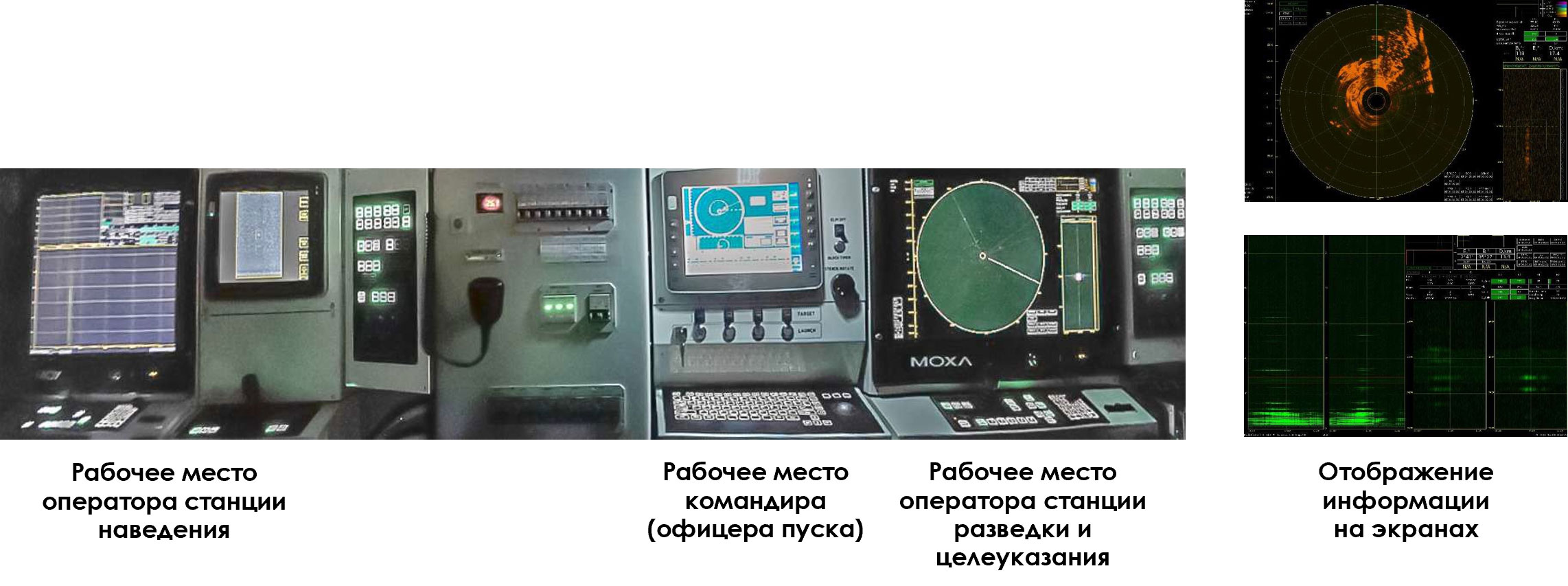

Автоматизированные рабочие места ПБУ
Компоновка рабочих мест совмещает принципы управления от старого комплекса и современные технологии.
Панели управления интерактивные, работа операторов предельно упрощена. Введен автоматизированный контроль функционирования аппаратуры станций.

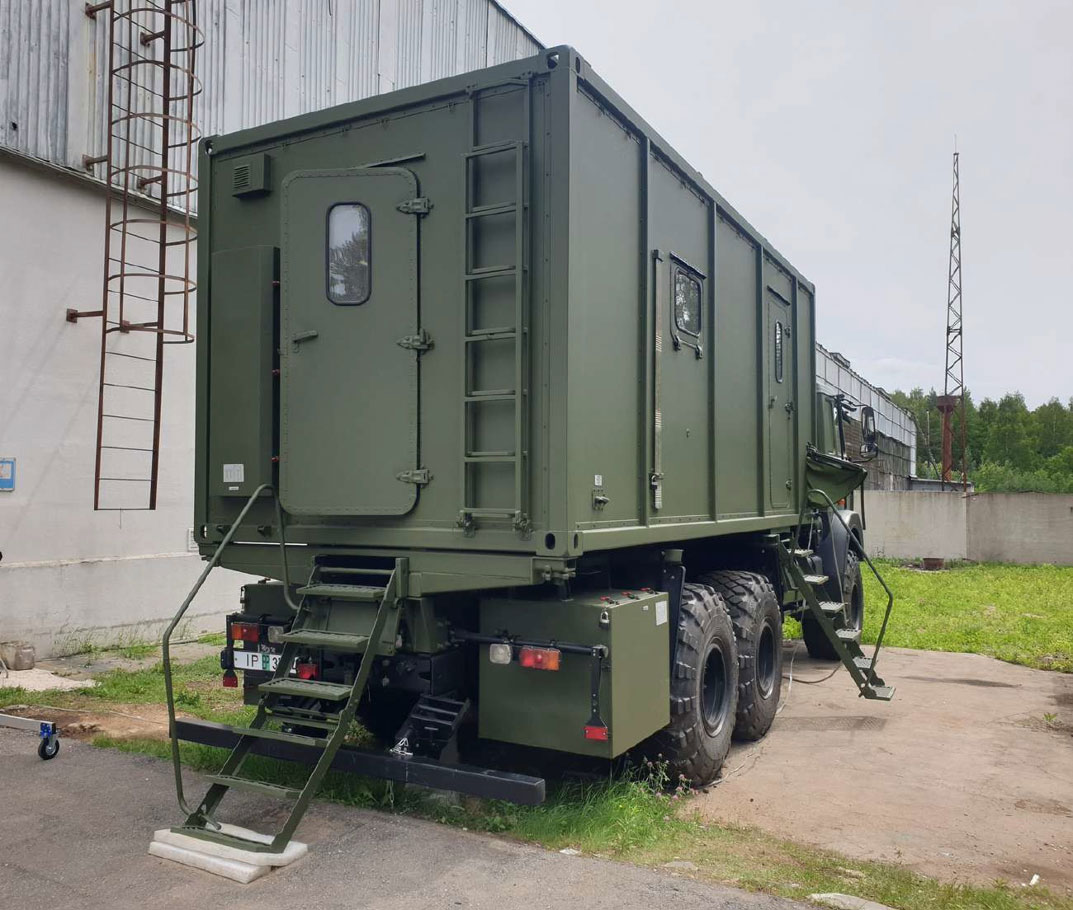

Пункт боевого управления (опция)
Восстановительный ремонт зенитных управляемых ракет (ЗУР) 3М9М3
Объем ремонтных работ зависит от технического состояния ЗУР и определяется по результатам выборочного технического освидетельствования на местах хранения (эксплуатации) и может включать:
- ремонт планера ЗУР;
- ремонт бортовой аппаратуры ЗУР (радиолокационной головки самонаведения, автопилота, радиовзрывателя, турбогенератора и др.);
- замену боевого снаряжения (при необходимости);
- замену порохового заряда стартового двигателя (при необходимости);
- замену воспламенителей и пиропатронов стартового двигателя
(при необходимости);
- замену пиропатронов маршевого двигателя (при необходимости);
- ремонт контейнера К5ПАМЗ.
