Цели модернизации ЗРК

1.    ПОВЫШЕНИЕ БОЕВЫХ ВОЗМОЖНОСТЕЙ ЗРК

- увеличение размеров зоны поражения, в том числе и в условиях активных и пассивных помех, расширение спектра поражаемых целей
- снижение времени реакции
- повышение радиолокационной скрытности ЗРК
- увеличение числа одновременно сопровождаемых целей
- повышение живучести и защиты от ПРР
- повышение помехозащищенности ЗРК
- автоматизация процессов боевой работы

2.    ПРОДЛЕНИЕ СРОКОВ ЭКСПЛУАТАЦИИ

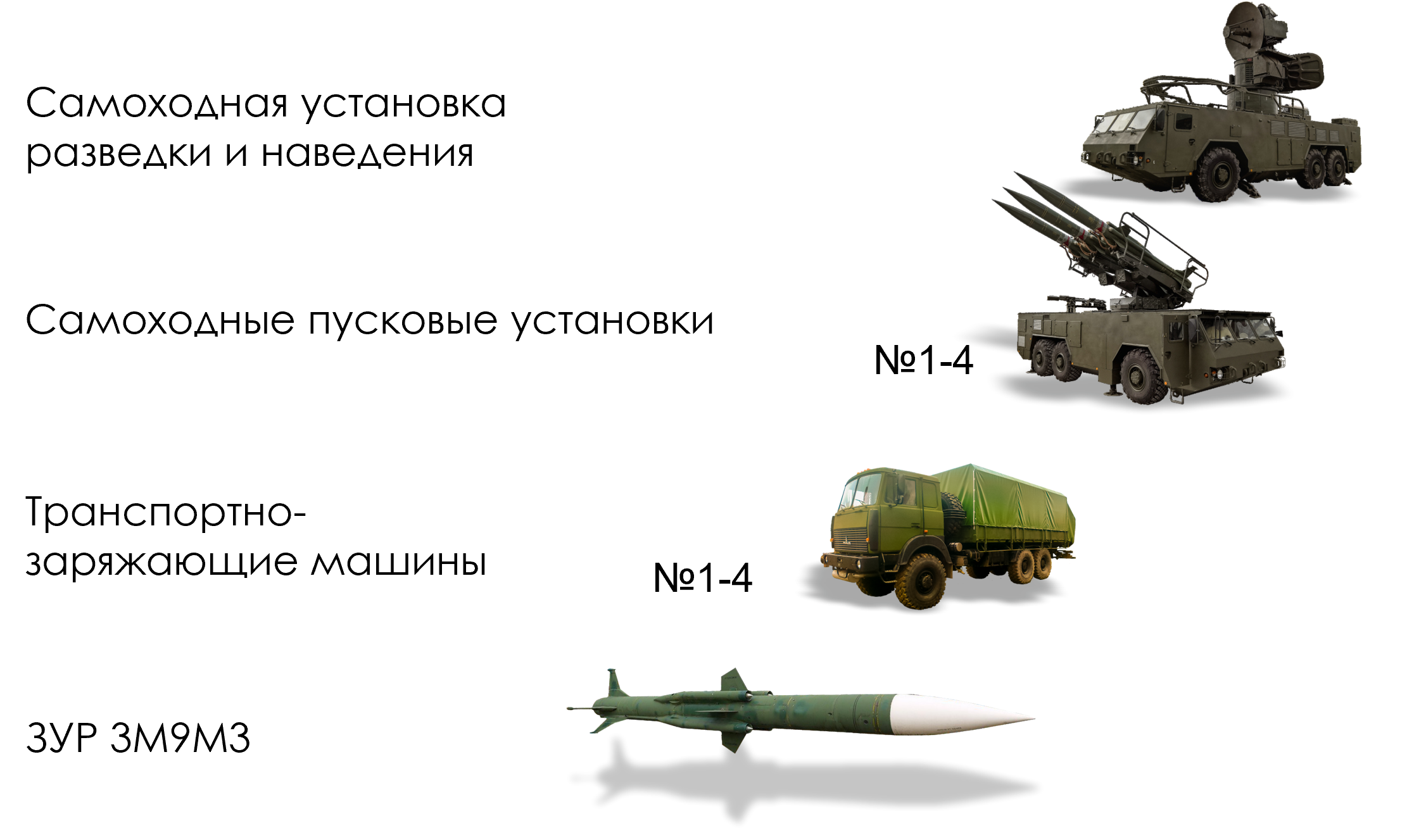

Состав ЗРК «Квадрат-МА»


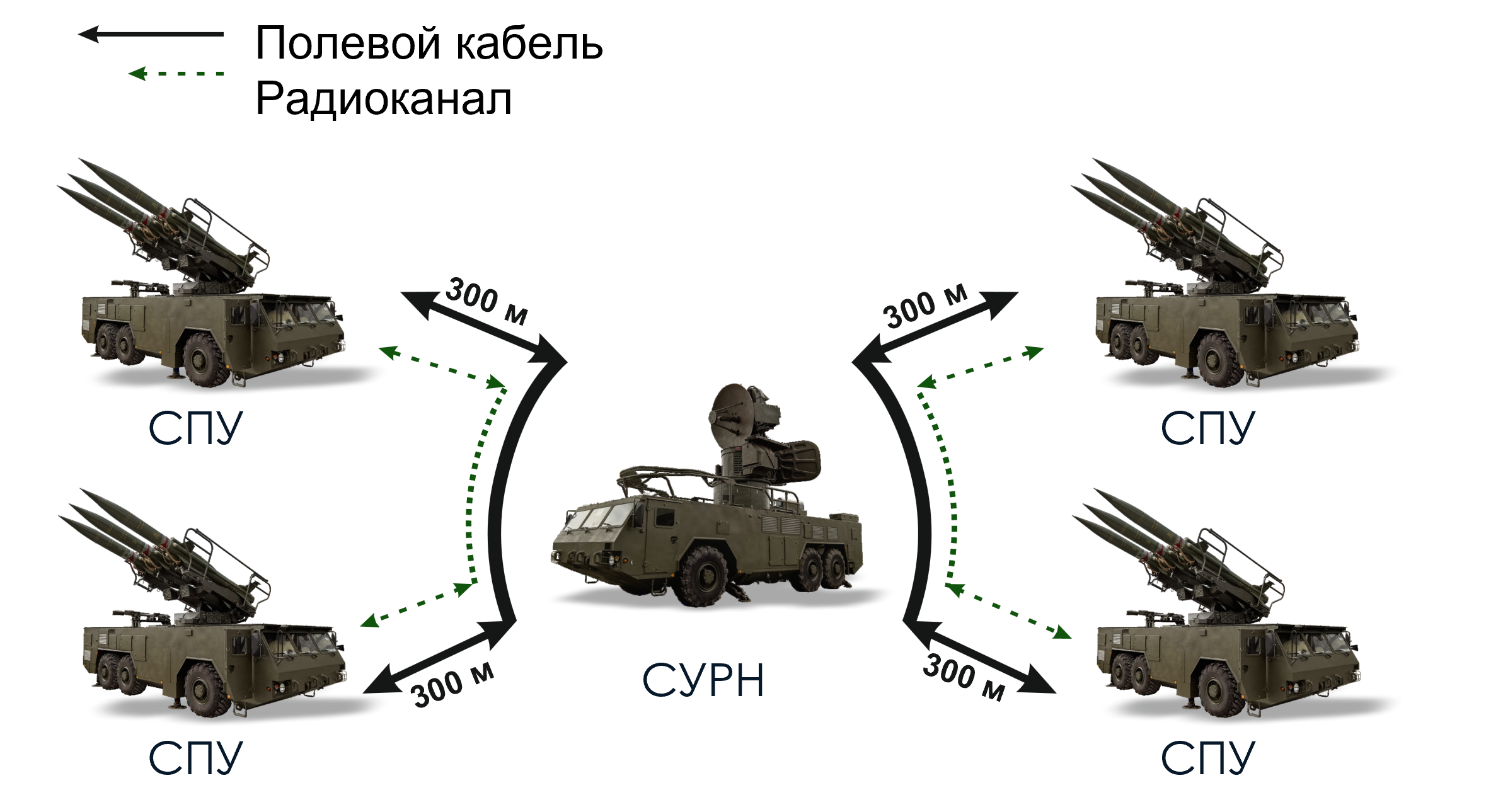

Система связи между элементами ЗРК «Квадрат-МА»

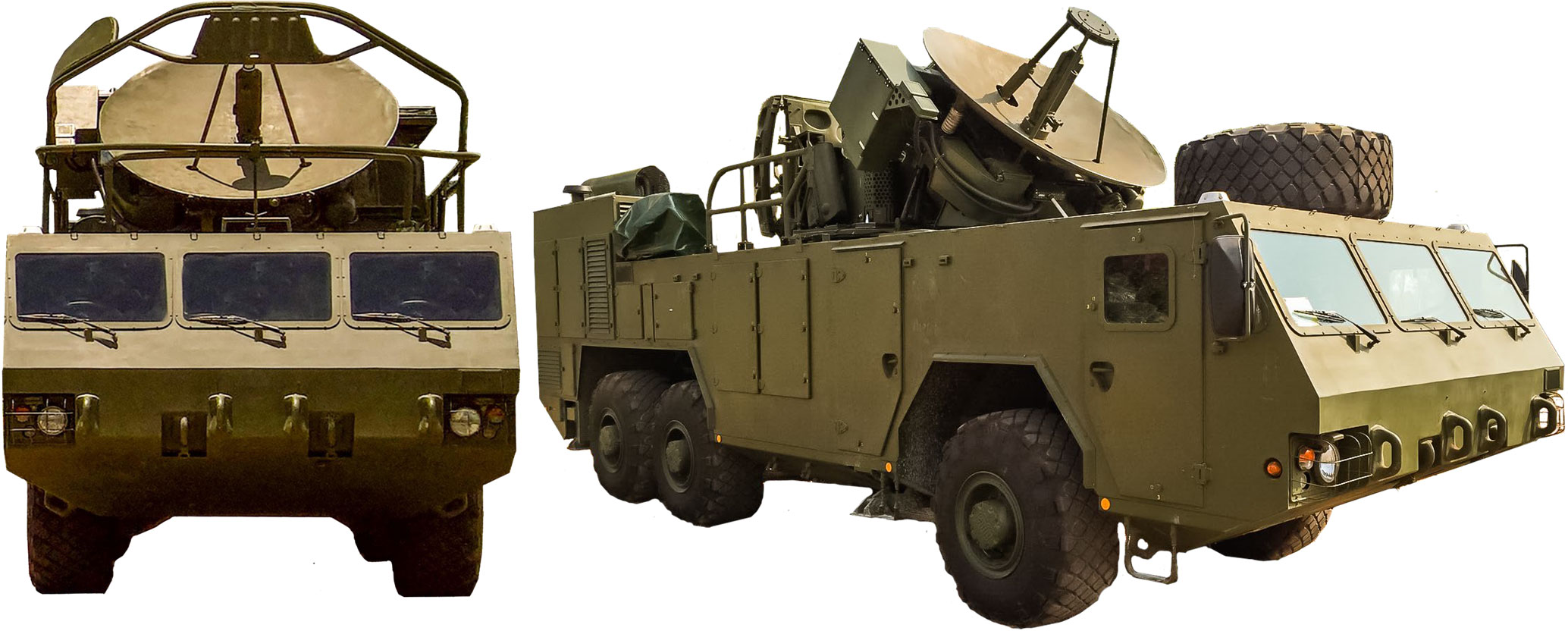

Направления модернизации ЗРК «Квадрат»

- модернизация существующих элементов ЗРК
- модернизация СУРН 1С91
- модернизация СПУ 2П25
- введение новых элементов ЗРК (при необходимости)
- пункт боевого управления на самоходном шасси (ПБУ)
- станция обнаружения цели

Сравнительные характеристики ЗРК «Квадрат» и «Квадрат-МА»

Модернизация СПУ 2П25

МОДЕРНИЗАЦИЯ СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ СПУ
* Аппаратура стартовой автоматики

РЕМОНТ СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ СПУ
* Артиллерийская и качающаяся части пусковой установки

Модернизация СПУ 2П25

ЗАМЕНА СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ СПУ
* Газотурбинный агрегат питания
* Рабочее место оператора
* Система жизнеобеспечения
* ГМ-568 на колесное шасси
* Система связи
* Система навигации
* Счетно-решающий прибор

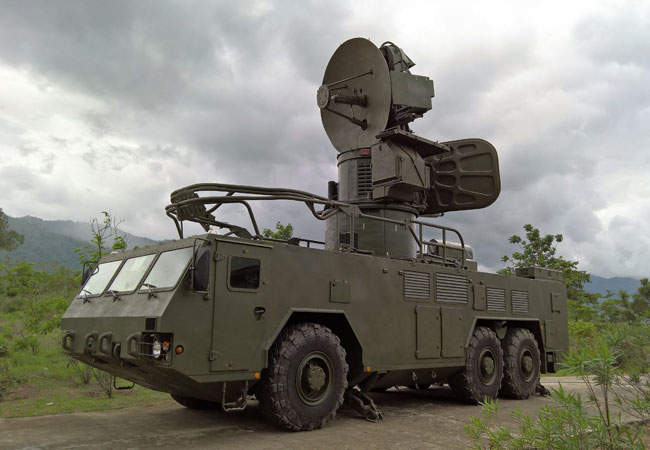

Модернизация СУРН 1С91

МОДЕРНИЗАЦИЯ СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ СУРН
* РЛС 1С11
* РЛС 1С31
* Устройство развертывания антенной системы

РЕМОНТ СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ РЛС 1С11
* Антенно-фидерный тракт
* Радиопередающие устройства I и II каналов

ЗАМЕНА СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ РЛС 1С11
* Приемные устройства I и II каналов
* Электрическая часть привода вращения РЛС 1С11
* СДЦ

Модернизация СУРН 1С91

ЗАМЕНА СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ СУРН
* Рабочие места
* Система навигации
* ГМ-568 на колесное шасси
* Система связи
* Газотурбинный агрегат питания
* ТОВ на ОЭС «день-ночь»

Модернизация РЛС 1С31

ВВЕДЕНИЕ НОВЫХ ЭЛЕМЕНТОВ РЛС 1С11
* Устройство автоматического обнаружения и съема координат
* Устройство вторичной обработки радиолокационной информации

МОДЕРНИЗАЦИЯ СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ РЛС 1С31
* Передатчик подсвета цели

РЕМОНТ СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ РЛС 1С31
* Антенно-фидерный тракт
* Передающее устройство целевого канала

Модернизация РЛС 1С31

ВВЕДЕНИЕ НОВЫХ ЭЛЕМЕНТОВ РЛС 1С31
* Устройство защиты от ответных импульсных помех
* Автокомпенсатор АШП

ЗАМЕНА СУЩЕСТВУЮЩИХ ЭЛЕМЕНТОВ РЛС
* Электрические части силовых следящих приводов РЛС
* 1С31 Измерители координат цели
* Приемное устройство
* СДЦ

Повышение технических характеристик РЛС 1С11 и 1С31 в результате модернизации

УВЕЛИЧЕНИЕ ДАЛЬНОСТИ ОБНАРУЖЕНИЯ ЦЕЛИ В УСЛОВИЯХ АКТИВНЫХ ШУМОВЫХ ПОМЕХ ЗА СЧЕТ:
- введения автокомпенсатора АШП (для РЛС 1С31);
- введения режима междупериодного накопления сигнала.

УВЕЛИЧЕНИЕ ДАЛЬНОСТИ ОБНАРУЖЕНИЯ ЦЕЛИ В УСЛОВИЯХ ПОМЕХ И ОТРАЖЕНИЙ ОТ ЗЕМНОЙ ПОВЕРХНОСТИ ЗА СЧЕТ:
- введения цифрового автокомпенсатора помех по боковым лепесткам;
- расширения верхней границы динамического диапазона;
- уменьшения уровня фазовых шумов приемника.

УВЕЛИЧЕНИЕ ДАЛЬНОСТИ ОБНАРУЖЕНИЯ ЦЕЛИ В БЕСПОМЕХОВЫХ УСЛОВИЯХ:
- улучшение чувствительности приемного устройства;
- введение режима междупериодного накопления сигнала;
- повышение эффективности внутрипериодной обработки сигнала.

Повышение технических характеристик РЛС 1С11 и 1С31 в результате модернизации

УМЕНЬШЕНИЕ ОШИБОК СОПРОВОЖДЕНИЯ ЦЕЛИ В РЛС 1С31 ЗА СЧЕТ:
- оптимальной структуры дискриминаторов и цепей фильтрации в измерителях координат;
- подавления помех и увеличения отношения сигнал/фон.

УМЕНЬШЕНИЕ ВРЕМЕНИ РЕАКЦИИ ЗА СЧЕТ:
- введения устройства автосъема и алгоритмов вторичной обработки РЛИ в РЛС 1С11;
- введения алгоритма выбора наиболее опасной цели;
- автоматизации процесса выдачи ЦУ;
- введения режима автоматического захвата цели на сопровождение.

УПРОЩЕНИЕ И УМЕНЬШЕНИЕ ОБЪЕМА РЕГЛАМЕНТНЫХ РАБОТ ЗА СЧЕТ:
- перевода радиоэлектронной аппаратуры РЛС на новую элементную базу;
- широкого применения цифровой обработки сигналов;
- автоматизации регламентных работ, сокращения более чем в 10 раз настраиваемых параметров.

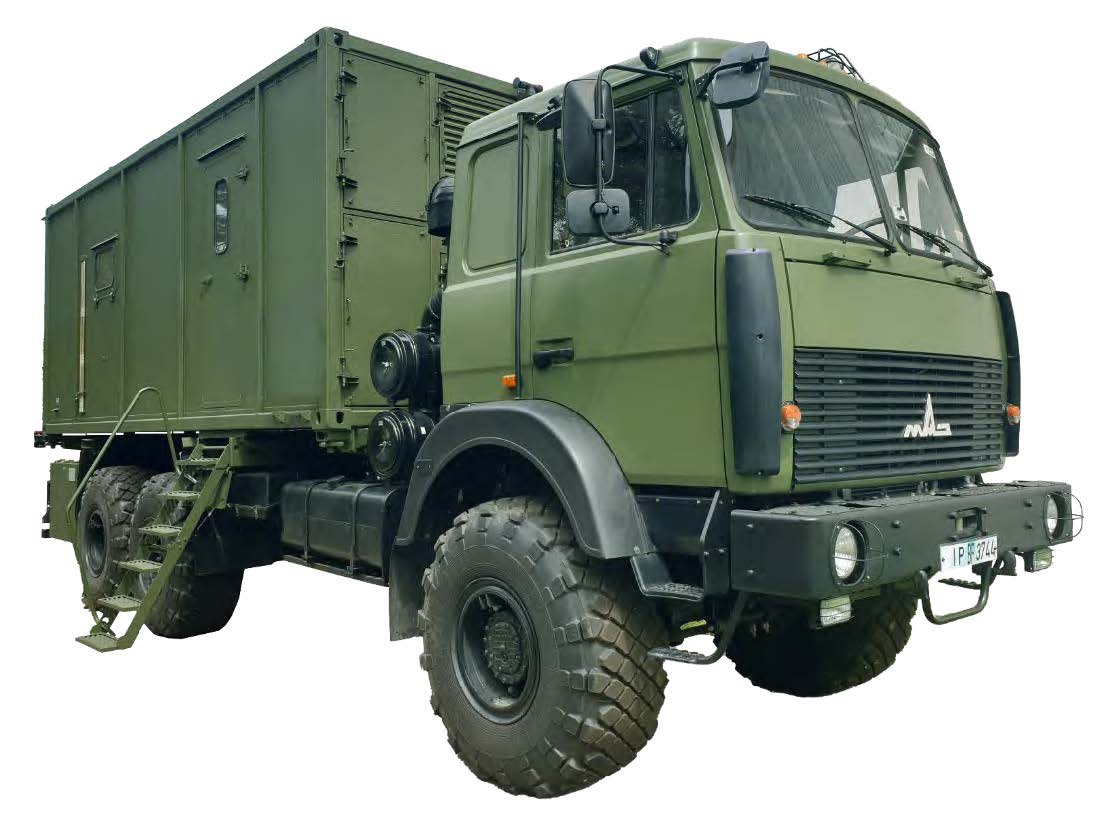

Пункт боевого управления (опция)

Возможна установка АРМ в отдельный кунг с системой жизнеобеспечения и автономным электропитанием.
Кабина управления и СУРН соединяются единственным оптоволоконным кабелем.
Базовая катушка - 300 м.
