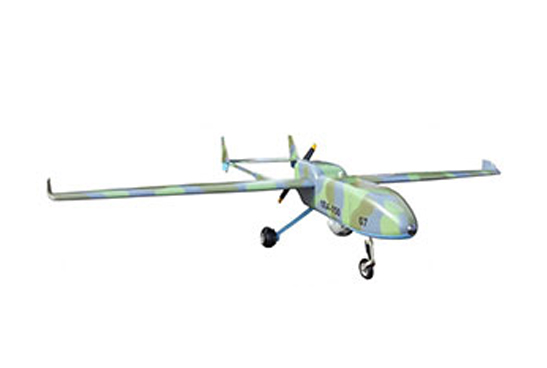

Беспилотный авиационный комплекс «Гриф -100Э»

Беспилотный авиационный комплекс «Гриф -100Э»

Комплекс «Гриф – 100Э» предназначен для ведения воздушной оптико-электронной и радиационной разведки местности, радиоэлектронного противодействия радиоэлектронным средствам противника, обнаружения чрезвычайных ситуаций и оценки их последствий.

СОСТАВ

  • до четырех беспилотных летательных аппаратов (БЛА);
  • сменные целевые нагрузки:

    • гиростабилизированная оптико-электронная система (ГОЭС), предназначенная для ведения видовой разведки в видимом и инфракрасном диапазонах;
    • бортовая аппаратура радиационного контроля (БАРК), предназначенная для оперативного ведения воздушной радиационной разведки местности;
    • аппаратура постановки радиопомех АПР и АПР-3, предназначенная для создания помех приемникам спутниковых радионавигационных систем GPS и ГЛОНАСС, систем спутниковой связи INMARSAT, THURAYA, IRIDIUM;

  • наземный пункт управления (НПУ), предназначенный для автоматизации задач, решаемых комплексом в ходе выполнения БЛА задач по предназначению;
  • средства наземного обеспечения:

    • машина технического обслуживания, предназначенная для подготовки к применению БЛА, проведения технического обслуживания и ремонта комплекса;
    • транспортная машина, предназначенная для транспортировки и самостоятельной разгрузки контейнеров с БЛА, поиска и доставки БЛА, совершившего аварийную посадку.

КОМПЛЕКТ СМЕННЫХ ЦЕЛЕВЫХ НАГРУЗОК

Беспилотный авиационный комплекс «Гриф -100Э»Беспилотный авиационный комплекс «Гриф -100Э»Беспилотный авиационный комплекс «Гриф -100Э»Беспилотный авиационный комплекс «Гриф -100Э»

НАЗЕМНЫЙ ПУНКТ УПРАВЛЕНИЯ (НПУ)

НАЗЕМНЫЙ ПУНКТ УПРАВЛЕНИЯ (НПУ)НАЗЕМНЫЙ ПУНКТ УПРАВЛЕНИЯ (НПУ)

СРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯ

СРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯСРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯСРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯСРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯСРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯСРЕДСТВА НАЗЕМНОГО ОБЕСПЕЧЕНИЯ

РЕШАЕМЫЕ ЗАДАЧИ
При ведении воздушной разведки:

  • наблюдение в заданном районе за земной (водной) поверхностью, получение в реальном времени тепловизионного и телевизионного изображения местности;
  • автоматизированный поиск и обнаружение наземных (надводных) объектов, определение координат выделенных объектов;
  • автоматическое сопровождение выделенных оператором наземных (надводных) объектов, определение скорости и направления движения выделенных объектов;
  • выдача потребителям разведывательной информации в реальном масштабе времени.

При ведении радиационной разведки – обеспечение обнаружения источников гамма-излучения.

При радиоэлектронном противодействии – обеспечение радиоэлектронного подавления радиоэлектронных средств связи и радионавигации путем постановки помех.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА



Количество одновременно управляемых БЛА до 2 шт.
Выполнение взлета, полета и посадки БЛА в автоматическом и автоматизированном режимах
Способ взлета по самолетному/с использованием с катапульты
Способ посадки по самолетному/ с использованием парашюта
Радиус действия БЛА до 100 км
Статический потолок полета БЛА до 3000 м
Крейсерская скорость полета БЛА в пределах 120-140 км/ч
Время полета БЛА до 5 часов
Вес БЛА до 180 кг


ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
Особенностью комплекса является возможность управления в воздухе одним либо двумя беспилотными летательными аппаратами одновременно.
Взлет летательных аппаратов может осуществляться в автоматическом режиме с аэродромов и грунтовых площадок (по самолетному), а также с использованием катапульты. Посадка осуществляется в автоматическом режиме на аэродромы или грунтовые площадки (по самолетному), а также с использованием парашюта.
Полет БЛА и функционирование его бортового оборудования за пределами прямой радиовидимости происходит в автоматическом режиме по заданной программе.
Комплекс способен выполнять задачи по предназначению в визуальных и приборных метеоусловиях и может использоваться в автономном режиме (при отсутствии аэродромной сети).
Беспилотный авиационный комплекс «Гриф – 100Э» может быть интегрирован в действующие или перспективные автоматизированные системы управления войсками и оружием.
Гарантийный срок эксплуатации поставляемого комплекса – 12 месяцев.
Срок службы поставляемого комплекса – не менее 15 лет с момента ввода в эксплуатацию.
Система менеджмента качества Поставщика сертифицирована на соответствие требованиям СТБ ISO 9001-2009.
