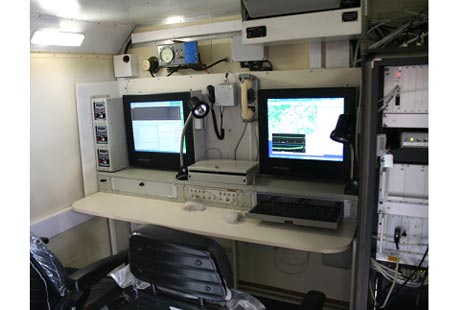

Станция помех КВ радиосвязи «Пурга»
Назначение станции по радиоразведке:
- автоматизированный поиск, технический анализ, пеленгование и определение местоположения (при работе двух станций в сопряженной паре) источников радиоизлучений (ИРИ) КВ диапазона оперативно-тактического и оперативно-стратегического звеньев управления (ОТЗУ и ОСЗУ) при распространении сигналов ИРИ поверхностной и пространственной волной, работающих на фиксированных частотах (ФЧ) в режиме автоматического установления связи (ALE - Automatic Link Establishment) и в режиме программной перестройки рабочей частоты (ППРЧ) со скоростью до 300 раз/с;
прием и декодирование сигналов опознавания воздушных объектов «Mode-S», отображение траекторий воздушных объектов, излучающих сигналы «Mode-S»;
передача данных радиоразведки на пункт управления и получение от него целеуказаний (пункт управления в комплект станции помех «Пурга» не входит, его поставка целесообразна при поставке четырех и более станций помех).
Назначение станции по радиоподавлению: радиоподавление линий КВ наземной и авиационной радиосвязи:
одновременно до 4 линий, работающих на фиксированных частотах в поддиапазоне одной литеры радиопередатчика;
одной сети, работающей в режиме ППРЧ со скоростью до 200 раз/сек в поддиапазоне одной литеры радиопередатчика.
Решаемые задачи
• Контроль за радиоэлектронной обстановкой района в пределах радиовидимости наземной волной, т.е. до 40–50 км по наземным целям, прямой волной до 450 км по воздушным целям (при высоте полета более 2000 м) и на дальность до 2000 км пространственной волной.
• Поиск, обнаружение и пеленгование новых источников радиоизлучений (ИРИ) в заданных участках диапазона частот 1,5–30 МГц.
• Измерение параметров сигналов обнаруженных ИРИ.
• Контроль за работой известных, поставленных на наблюдение источников излучений.
• Вскрытие режимов излучения источников, работающих на фиксированных частотах и в режиме ППРЧ, с выделением отдельных источников по частотно-пеленговой панораме.
• Автоматизированное назначение частот на ведение радиоподавления оператором или по командам с пункта управления.
• Автоматический контроль работы ИРИ, назначенных на подавление.
• Квазиодновременное излучение помеховых сигналов до 4 выбранных частот с учетом приоритета в поддиапазоне одной литеры радиопередатчика.
• Формирование помеховых сигналов, соответствующих виду модуляции в подавляемых линиях радиосвязи.
• Подавление одной сети с ППРЧ со скоростью до 200 раз/сек в поддиапазоне одной литеры радиопередатчика.
• Формирование и передача отчетов о результатах контроля и подавления на пункт управления.
• Регистрация сигналов на выходе приемника слухового контроля.
• Проведение технического анализа сигналов ИРИ в масштабе времени близком к реальному.
• Определение координат местонахождения ИРИ с отображением на карте местности при работе двух станций в сопряженной паре.
• Управление параметрами и режимами работы, сбор информации от ведомой станции сопряженной пары к ведущей станции.
• Автоматизированная обработка и документирование данных.
Основные технические характеристики
№ |
Характеристика
|
Значение |
1 |
Рабочий диапазон частот радиоразведки |
1,5–30 МГц |
2 |
Рабочий диапазон частот радиоподавления |
1,5–30 МГц |
3 |
Количество поддиапазонов (литер) радиопередатчика, не более |
6 |
4 |
Выходная мощность радиопередатчика при работе на согласованную нагрузку 50 Ом, не менее |
5000 Вт |
5 |
Среднеквадратическая ошибка пеленгования, не более |
3° |
6 |
Предельная чувствительность радиоприемного устройства (РПУ) обнаружителя-пеленгатора, не хуже: |
2 мкВ |
7 |
Динамический диапазон РПУ в двухсигнальном режиме при расстройке между частотами 2,5 кГц, не менее |
60 дБ |
8 |
Полоса одновременного обзора, не менее |
28,5 МГц |
9 |
Скорость обзора по частоте в полосе одновременного обзора, не менее |
2 ГГц/с |
10 |
Точность определения средней частоты спектра сигнала, не хуже |
100 Гц |
11 |
Радиоразведка ППРЧ с количеством скачков, не менее |
300 раз/с |
12 |
Уровень высших гармонических составляющих помехового сигнала, не более |
минус 60 дБ |
13 |
Виды формируемых помех: |
|
- прицельная частотно-модулированная шумом (ЧМШ) |
да |
|
- прицельная фазоманипулированная (ФМн) |
да |
|
- прицельная частотноманипулированная (ЧМн) |
да |
|
- заградительная шумовая в полосе 2,5 МГц |
да |
|
- другие виды помех по заданию Заказчика |
да |
|
14 |
Частотный диапазон направленных передающих антенн: |
|
- поверхностной волны |
1,5-30 МГц |
|
- ионосферной волны |
1,5–12 МГц, 12–30 МГц |
|
15 |
Коэффициенты усиления передающих антенн, не менее: |
3 дБ |
16 |
Время развертывания или свертывания станции, не более |
45 мин |
17 |
Электропитание станции: |
|
- промышленная сеть переменного трехфазного тока 380 В, 50 Гц |
да |
|
- промышленная сеть переменного однофазного тока 220 В, 50 Гц (только аппаратная №1) |
да |
|
- дизель-электрический агрегат переменного трехфазного тока 380 В, 50 Гц |
да |
Главные особенности
• Максимальная скорость обзора в диапазоне частот 2 ГГц/с.
• Корреляционно-интерферометрический метод пеленгования, обеспечивающий обнаружение и пеленгование импульсных и ППРЧ сигналов длительностью не менее 3 мс.
• Измерение параметров радиосигналов.
• Автоматическое определение координат ИРИ при работе двух станций помех (СП) «Пурга» в сопряженной паре.
• Использование современных технологий цифрового синтеза при формировании помеховых сигналов, обеспечивающих радиоподавление линий связи в режиме ППРЧ до 200 скачков в секунду.
• Мощность радиопередатчика не менее 5 кВт.
• Использование быстро развертываемых антенно-мачтовых устройств позволяет обеспечить малое время развертывания и свертывания станции.
