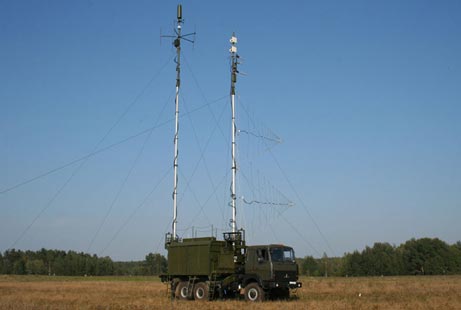

Мобильная станция помех УКВ диапазона «Гроза»
Назначение станции по радиоразведке:
- автоматический поиск, обнаружение, определение пеленга и координат (при работе в сопряженной паре), проведение технического анализа излучений средств УКВ наземной и авиационной радиосвязи, работающих на фиксированных частотах (ФЧ), а также в режиме программной перестройки рабочей частоты (ППРЧ) со скоростью до 1000 раз/с в полосе 30 МГц;
- прием-передача информации на пункт управления.
Назначение станции по радиоподавлению: радиоподавление линий УКВ наземной, авиационной и спутниковой радиосвязи:
- квазиодновременно до 20 линий, работающих на фиксированных частотах;
- одной линии, работающей в режиме ППРЧ со скоростью до 500 раз/сек в полосе 30 МГц.
Решаемые задачи
- Контроль за радиоэлектронной обстановкой района в пределах радиовидимости, т.е. до 40-
- Поиск, обнаружение и пеленгование новых источников радиоизлучений (ИРИ) в заданных участках диапазона частот 30–3000 МГц.
- Измерение параметров сигналов обнаруженных ИРИ.
- Контроль за работой известных источников излучений, поставленных на наблюдение.
- Вскрытие режимов излучения источников, работающих на фиксированных частотах и в режиме ППРЧ, с выделением отдельных источников по частотно-пеленговой панораме.
- Назначение частот на ведение радиоподавления: автоматически, оператором или по командам с пункта управления.
- Автоматический контроль работы ИРИ, назначенных на подавление.
- Одновременное излучение помеховых сигналов до 20 выбранных частот с учетом приоритета.
- Формирование помеховых сигналов, соответствующих виду модуляции контролируемых сигналов.
- Подавление одной сети с ППРЧ.
- Формирование и передача отчетов о результатах контроля и подавления на пункт управления.
- Регистрация сигналов на выходе приемника слухового контроля.
- Проведение технического анализа сигналов ИРИ в масштабе времени близком к реальному.
- Определение координат местонахождения ИРИ с отображением на карте местности при работе двух станций в сопряженной паре.
- Управление параметрами и режимами работы, сбор информации от ведомой станции сопряженной пары к ведущей станции.
- Автоматизированная обработка и документирование данных.
Основные технические характеристики:
|
№ |
Характеристика |
Значение |
|
1 |
Рабочий диапазон частот радиоразведки |
30-3000 МГц |
|
2 |
Рабочий диапазон частот радиоподавления: |
30-3000 МГц |
|
3 |
Поддиапазоны литер радиопередатчика и выходная мощность при работе на согласованную нагрузку 50 Ом: |
|
|
- 1 литера в поддиапазоне от 30 до 50 МГц |
не менее 1000 Вт |
|
|
- 2 литера в поддиапазоне от 50 до 90 МГц |
не менее 1000 Вт |
|
|
- 3 литера в поддиапазоне от 90 до 160 МГц |
не менее 1000 Вт |
|
|
- 4 литера в поддиапазоне от 160 до 290 МГц |
не менее 1000 Вт |
|
|
- 5 литера в поддиапазоне от 290 до 512 МГц |
не менее 1000 Вт |
|
|
- 6 литера в поддиапазоне от 512 до 860 МГц |
не менее 800 Вт |
|
|
- 7 литера в поддиапазоне от 860 до 1215 МГц |
не менее 700 Вт на частотах от 860 до 1000МГц, не менее 200 Вт на частотах от 1000 до 1215 МГц |
|
|
- 8 литера в поддиапазоне от 1215 до 2000 МГц |
не менее 35 Вт |
|
|
- 9 литера в поддиапазоне от и от 2000 до 3000 МГц не менее 35 Вт |
не менее 35 Вт |
|
|
4 |
Среднеквадратическая ошибка пеленгования, не более |
2 ° |
|
5 |
Пороговая чувствительность радиоприемного устройства (при полосе сигнала 100 Гц и соотношении сигнал/шум 10 dB), не хуже: |
-110 dBm |
|
6 |
Предельная чувствительность обнаружителя-пеленгатора (в полосе одновременного обзора 30 МГц), не хуже: |
-100 dBm |
|
7 |
Стабильность частоты опорного генератора обнаружителя пеленгатора, не хуже |
3 х 10-11 |
|
8 |
Минимальная длительность обнаруживаемого сигнала |
1 мс |
|
9 |
Динамический диапазон РПУ в двухсигнальном режиме при расстройке между частотами 25 кГц, не менее |
60 дБ |
|
10 |
Динамический диапазон РПУ в односигнальном режиме, не менее |
100 дБ |
|
11 |
Полоса одновременного обзора (переменная, максимальное значение), не менее: |
150 МГц |
|
12 |
Полоса одновременного обзора при многосигнальном пеленговании, не менее: |
30 МГц |
|
13 |
Скорость обзора по частоте (в полосе одновременного обзора 30 МГц), не менее: |
25 ГГц/с |
|
14 |
Шаг перестройки по частоте в режиме технического анализа, не хуже |
1 Гц |
|
15 |
Точность определения частоты в режимах обнаружения и пеленгования (в полосе одновременного обзора 30 МГц), не хуже |
200 Гц |
|
16 |
Количество линий с фиксированной частотой, подавляемых одновременно в любой из литер радиопередатчика |
до 4 |
|
17 |
Количество линий с фиксированной частотой, подавляемых при одновременной работе на излучение 5 литер радиопередатчика |
до 20 |
|
18 |
Уровень высших гармонических составляющих помехового сигнала, не более |
минус 60 дБ |
|
19 |
Обнаружение ППРЧ с количеством скачков, не более |
1000 раз/с |
|
20 |
Время реакции при создании прицельных помех на контролируемых фиксированных частотах в пределах рабочей литеры усилителя мощности, не более |
12 мс |
|
21 |
Время реакции при создании помех линиям радиосвязи, работающим в режиме ППРЧ в полосе до 20 МГц, не более |
0,8 мс |
|
22 |
Запоминание (хранение) значений подавляемых частот, не менее: |
|
|
- работающих на фиксированных частотах |
40 |
|
|
- работающих в режиме ППРЧ |
800 |
|
|
23 |
Виды формируемых помех: |
|
|
- прицельная частотно-модулированная шумом (ЧМШ) |
да |
|
|
- прицельная фазоманипулированная (ФМН) |
да |
|
|
- прицельная частотноманипулированная (ЧМН) |
да |
|
|
- заградительная шумовая в полосе до 20-100 МГц (в зависимости от литеры) |
да |
|
|
- другие виды помех по заданию Заказчика |
да |
|
|
24 |
Частотные диапазоны направленных передающих антенн: |
|
|
- 1 и 3 литеры |
от 30 до 50 МГц и от 90 до 160 МГц |
|
|
- 2 и 4 литеры |
от 50 до 90 МГц и от 160 до 290 МГц |
|
|
- 5 литера |
от 290 до 512 МГц |
|
|
- 6 литера |
от 512 до 860 МГц |
|
|
- 7 литера |
от 860 до 1215 МГц |
|
|
- 8 литера |
от 1215 до 2000 МГц |
|
|
- 9 литера |
от 2000 до 3000 МГц |
|
|
25 |
Коэффициенты усиления передающих антенн: |
|
|
- в диапазоне от 30 до 290 МГц не менее |
4,5 дБ |
|
|
- в диапазоне от 290 до 2700 МГц не менее |
6 дБ |
|
|
26 |
Возможность автоматизированного поворота передающих антенн диапазона частот от 290 до 2700 МГц по азимуту |
да |
|
27 |
Время развертывания или свертывания станции экипажем из четырех человек, не более |
45 мин |
|
28 |
Электропитание станции: |
|
|
- промышленная сеть переменного трехфазного тока |
380 В ± 10 %, 50 Гц |
|
|
- дизель-электрический агрегат переменного трехфазного тока 380 В 50 Гц |
два ДЭА по 16 кВт |
|
|
29 |
Тип шасси |
МАЗ-631705 |
|
30 |
Диапазон рабочих температур для оборудования, работающего на открытом воздухе |
от минус 40 до плюс 55 ºC |
|
31 |
Диапазон рабочих температур для оборудования, работающего внутри помещения |
от плюс 5 до плюс 40 ºC |
Главные особенности:
• Корреляционно-интерферометрический метод пеленгования, обеспечивающий обнаружение и пеленгование импульсных и ППРЧ сигналов длительностью 0,8 мс.
• Измерение параметров радиосигналов.
• Автоматическое определение координат ИРИ при работе двух станций помех в сопряженной паре.
• Использование современных технологий цифрового синтеза при формировании помеховых сигналов, обеспечивающих радиоподавление линий связи в режиме ППРЧ до 500 скачков в секунду.
• Мощность литер радиопередатчика до 1 кВт. Возможность одновременной работы на излучение до 5 литер и одновременного подавления до 20 линий радиосвязи на ФЧ.
• Использование быстроразвертываемых антенно-мачтовых устройств позволяет обеспечить малое время развертывания и свертывания станции.
