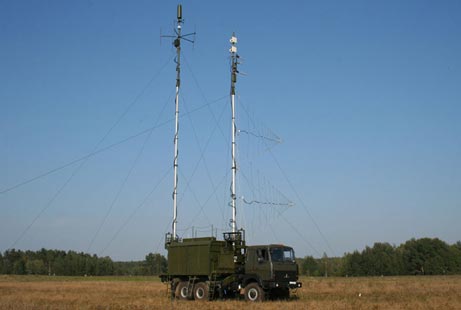

Мабільная станцыя перашкод УКВ дыяпазону «Навальнiца»

Прызначэнне станцыі па радыёразведцы:
Аўтаматычны пошук, выяўленне, вызначэнне пеленгу і каардынат (пры працы ў спалучанай пары), правядзенне тэхнічнага аналізу выпраменьванняў сродкаў УКВ наземнай і авіяцыйнай радыёсувязі, якія працуюць на фіксаваных частотах (ФЧ), а таксама ў рэжыме праграмнай перабудовы працоўнай частаты (ПППЧ) з хуткасцю да 1000 раз/с у паласе 30 МГц;
Прыём-перадача інфармацыі на пункт кіравання.

Прызначэнне станцыі па радыёпадаўленню: радыёпадаўленне ліній УКВ наземнай, авіяцыйнай і спадарожнікавай радыёсувязі:
Квазіадначасова да 20 ліній, якія працуюць на фіксаваных частотах;
Адной лініі, якая працуе ў рэжыме ПППЧ з хуткасцю да 500 раз/сек у паласе 30 МГц.

Рашаемыя задачы
•   Кантроль за радыёэлектроннай абстаноўкай раёну ў межах радыёбачнасці, г.зн. да 40-50 км па наземных цэлях і да 320 км па паветраных цэлях (пры вышыні палёту больш за 10000 м); тэхнічны аналіз і праслухоўванне сігналаў (слухавы кантроль) у дыяпазоне 30 МГц – 3 ГГц.
•   Пошук, выяўленне і пеленгаванне новых крыніц радыёвыпраменьванняў (КРВ) у зададзеных участках дыяпазону частот 30–3000 МГц.
•   Выяўленне параметраў сігналаў знойдзеных КРВ.
•   Кантроль за працай вядомых крыніц выпраменьванняў, якія пастаўлены на назіранне.
•   Раскрыццё рэжымаў выпраменьвання крыніц, якія працуюць на фіксаваных частотах у рэжыме ПППЧ, з выдзяленнем асобных крыніц па частотна-пеленгавай панараме.
•   Прызначэнне частот на вядзенне радыёпадаўлення: аўтаматычна, аператарам або па камандах з пункта кіравання.
•   Аўтаматычны кантроль працы КРВ, прызначаных на падаўленне.
•   Адначасовае выпраменьванне перашкодавых сігналаў да 20 абраных частот з улікам прыярытэту.
•   Фарміраванне перашкодавых сігналаў, якія адпавядаюць віду мадуляцыі кантралюемых сігналаў.
•   Падаўленне адной сеткі з ПППЧ.
•   Фарміраванне і перадача справаздач аб выніках кантролю і падаўлення на пункт кіравання.
•   Рэгістрацыя сігналаў на выхадзе прыёмніка слухавога кантролю.
•   Правядзенне тэхнічнага аналізу сігналаў КРВ у масштабе, блізкім да рэальнага.
•   Вызначэнне каардынат месцазнаходжання КРВ з адлюстраваннем на карце мясцовасці пры працы дзвюх станцый у спалучанай пары.
•   Кіраванне параметрамі і рэжымамі працы, збор інфармацыі ад вядомай станцыі спалучанай пары да вядучай станцыі.
•   Аўтаматызаваная апрацоўка і дакументаванне дадзеных.

Асноўныя тэхнічныя характарыстыкі:

№	Характарыстыка	Значэнне
1	Працоўны дыяпазон частот радыёразведкі	30-3000 МГц
2	Працоўны дыяпазон частот радыёпадаўлення:	30-3000 МГц
3	Паддыяпазонны літар радыёперадатчыка і выхадная магутнасць пры працы на адпаведную нагрузку 50 Ом:
	- 1літара ў паддыяпазоне ад 30 да 50 МГц	Не менш за 1000 Вт
	- 2 літара ў паддыяпазоне ад 50 да 90 МГц	Не менш за 1000 Вт
	- 3 літара ў паддыяпазоне ад 90 да 160 МГц	Не менш за 1000 Вт
	- 4 літара ў паддыяпазоне ад 160 да 290 МГц	Не менш за 1000 Вт
	- 5 літара ў паддыяпазоне ад 290 да 512 МГц	Не менш за 1000 Вт
	- 6 літара ў паддыяпазоне ад 512 да 860 МГц	Не менш за 800 Вт
	- 7літара ў паддыяпазоне ад 860 да 1215 МГц	Не менш за 700 Вт на частотах ад 860 да 1000 МГц, не менш за 200 Вт на частотах ад 1000 да 1215 МГц
	- 8 літара ў паддыяпазоне ад 1215 да 2000 МГц	Не менш за 35 Вт
	- 9 літара ў паддыяпазоне ад і ад 2000 да 3000 МГц	Не менш за 35 Вт
4	Сярэднеквадратычная памылка пеленгавання, не больш	2 °
5	Парогавая адчувальнасць радыёпрыёмнага ўстройства (пры паласе сігналу 100 Гц і суадносінах сігнал/шум 10 dB), не горш:	-110 dBm
6	Гранічная адчувальнасць выяўляльніка-пеленгатара (ў паласе адначасовага агляду 30 МГц), не горш:	-100 dBm
7	Стабільнасць частаты апорнага генератара выяўляльніка пеленгатара, не горш	3 х 10-11
8	Мінімальная працягласць сігналу, які выяўляецца	1 мс
9	Дынамічны дыяпазон РПУ у двухсігнальным рэжыме пры расстройцы паміж частотамі 25 кГц, не менш	60 дБ
10	Дынамічны дыяпазон РПУу аднасінгальным рэжыме, не менш	100 дБ
11	Паласа адначасовага агляду (пераменная, максімальнае значэнне), не менш:	150 МГц
12	Паласа адначасовага агляду пры шматсігнальным пеленгаванні, не менш:	30 МГц
13	Хуткасць агляду па частаце (ў паласе адначасовага агляду 30 МГц), не менш:	25 ГГц/с
14	Крок перабудовы па частаце ў рэжыме тэхнічнага аналізу, не горш	1 Гц
15	Дакладнасць вызначэння частаты ў рэжымах выяўлення і пеленгавання (ў паласе адначасовага агляду 30 МГц), не горш	200 Гц
16	Колькасць ліній з фіксаванай частатой, якія падаўляюцца адначасова ў любой з літар радыёперадатчыка	да 4
17	Колькасць ліній з фіксаванай частатой, якія падаўляюцца пры адначасовай працы на выпраменьванне 5 літар радыёперадатчыка	да 20
18	Узровень найвышэйшых гарманічных складальнікаў перашкодавага сігналу, не больш	мінус 60 дБ
19	Выяўленне ПППЧ з колькасцю скачкоў, не больш	1000 раз/с
20	Час рэакцыі пры стварэнні прыцэльных перашкод на кантралюемых фіксаваных частотах у межах працоўнай літары ўзмацняльніка магутнасці, не больш	12 мс
21	Час рэакцыі пры стварэнні перашкод лініям радыёсувязі, якія працуюць у рэжыме ПППЧ у паласе да 20 МГц, не больш	0,8 мс
22	Запамінанне (захоўванне) значэнняў частот, якія падаўляюцца, не менш:
	- працуючых на фіксаваных частотах	40
	-працуючых у рэжыме ПППЧ	800
23	Віды перашкод, якія фарміруюцца:
	- прыцэльная частотна-мадуляваная шумам (ЧМШ)	да
	- прыцэльная фазаманіпуліраваная (ФМН)	да
	- прыцэльная частотнаманіпуліраваная (ЧМН)	да
	- загараджальная шумавая ў паласе да 20-100 МГц (у залежнасці ад літары)	да
	- іншыя віды перашкод па заданню Заказчыка	да
24	Частотныя дыяпазоны накіраваных антэн, якія перадаюць:
	- 1 і 3 літары	ад 30 да 50 МГц і ад 90 да 160 МГц
	- 2 і 4 літары	ад 50 да 90 МГц і ад 160 да 290 МГц
	- 5 літара	ад 290 да 512 МГц
	- 6 літара	ад 512 да 860 МГц
	- 7 літара	ад 860 да 1215 МГц
	- 8 літара	ад 1215 да 2000 МГц
	- 9 літара	ад 2000 да 3000 МГц
25	Каэфіцыенты ўзмацнення антэн, якія перадаюць:
	-у дыяпазоне ад 30 да 290 МГц не менш	4,5 дБ
	- у дыяпазоне ад 290 да 2700 МГц не менш	6 дБ
26	Магчымасць аўтаматызаванага павароту антэн, якія перадаюць, дыяпазону частот ад 290 да 2700 МГц па азімуце	да
27	Час разгортвання або згортвання станцыі экіпажам з чатырох чалавек, не больш	45 мін
28	Электрасілкаванне станцыі:
	- прамысловая сетка пераменнага трохфазнага току	380 В ± 10 %, 50 Гц
	- дызель-электрычны агрэгат пераменнага трохфазнага току 380 В 50 Гц	два ДЭА па 16 кВт
29	Тып шасі	МАЗ-631705
30	Дыяпазон працоўных тэмператур для абсталявання, якое працуе на адкрытым паветры	ад мінус 40 да плюс 55 ºC
31	Дыяпазон працоўных тэмператур для абсталявання, якое працуе ўнутры памяшкання	ад плюс 5 да плюс 40 ºC

Галоўныя асаблівасці
•   Карэляцыйна-інтэрфераметрычны метад пеленгавання, які забяспечвае выяўленне і пеленгаванне імпульсных і ПППЧ сігналаў працягласцю 0,8 мс.
•   Вымярэнне параметраў радыёсігналаў.
•   Аўтаматычнае вызначэнне каардынат КРВ пры працы дзвюх станцый перашкод у спалучанай пары.
•   Выкарыстанне сучасных тэхналогій лічбавага сінтэзу пры фарміраванні перашкодавых сігналаў, якія забяспечваюць радыёпадаўленне ліній сувязі ў рэжыме ПППЧ да 500 скачкоў у секунду.
•   Магутнасць літар радыёперадатчыка да 1 кВт. Магчымасць адначасовай працы на выпраменьванне да 5 літар і адначасовага падаўлення да 20 ліній радыёсувязі на ФЧ.
•   Выкарыстанне хуткаразгортваемых антэнна-мачтавых устройств дазваляе забяспечыць малы час разгортвання і згортвання станцыі.
