Радиолокационная станция «ВОСТОК»

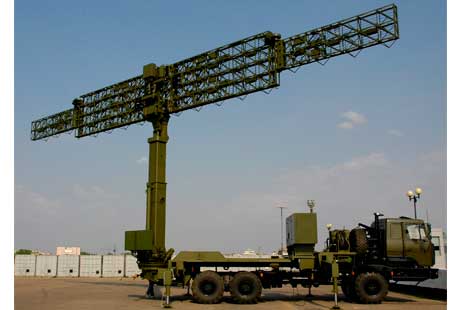

Мобильная твёрдотельная цифровая радиолокационная станция (РЛС) метрового диапазона длин волн «ВОСТОК» предназначена для обнаружения воздушных целей, находящихся в зоне действия РЛС, измерения дальности до них, их азимута и радиальной скорости, а также передачи радиолокационной информации в информационную сеть АСУ.
РЛС может работать как автономно, так и в составе комплексов средств автоматизации (КСА).
РЛС обеспечивает:
дальнее обнаружение воздушных целей и автоматическое определение их текущих координат - наклонной дальности и азимута - и радиальной скорости;
автоматический съем и формирование трасс воздушных целей;
автоматическое определение пеленгов постановщиков активных шумовых помех (АШП) и их сопровождение;
высокую помехозащищенность при работе в условиях воздействия как активных, так и пассивных помех;
работу в составе АСУ;
определение государственной принадлежности воздушных целей с помощью наземного радиолокационного запросчика (НРЗ);
мобильность и оперативное развертывание (свертывание).
Тактико-технические характеристики
|
№ |
Наименование параметра |
Значение параметра |
|
1 |
Измеряемые координаты и параметры |
Дальность, Азимут, Скорость радиальная |
|
2 |
Максимальная зона обзора : |
|
|
дальность, Д |
360 км |
|
|
азимут, b |
0 - 360° |
|
|
угол места, E |
30° |
|
|
3 |
Точность измерения координат: |
|
|
дальность,D Д |
±25 м |
|
|
азимут, Db |
±1° |
|
|
радиальная DV |
±5 м/с |
|
|
пеленг |
±1° |
|
|
4 |
Число фиксированных значений несущей частоты зондирующего сигнала |
50 |
|
5 |
Время перестройки несущей частоты |
3 мкс |
|
6 |
Дальность обнаружения с вероятностью 0.9 при одной ложной тревоге за обзор в условиях воздействия АШП (эквивалентная спектральная плотность АШП на выходе антенны постановщика с учетом коэффициента усиления антенны 500 Вт/МГц, дальность до постановщика 500 км) на высоте 10000м: | |
|
стратегический бомбардировщик B-52 |
255 км |
|
|
истребитель F-16 |
133 км |
|
|
самолёт-невидимка F-117A |
72 км |
|
|
7 |
Количество подавляемых помеховых направлений |
3 |
|
8 |
Коэффициент подавления АШП при отношении помеха/шум 25....40 дБ |
23…35 дБ |
|
9 |
Коэффициент подавления отражений от местных предметов, не менее |
30…40 дБ |
|
10 |
Коэффициент подавления отражений от облаков и дипольных отражателей |
25…30 дБ |
|
11 |
Зона работы устройства защиты от пассивных помех |
0…360 км |
|
12 |
Коэффициент подавления несинхронных импульсных помех |
15…18 дБ |
|
13 |
Одновременное подавление несинхронных помех и отражений от местных предметов, не менее: |
|
|
отражений от местных предметов |
25…30 дБ |
|
|
несинхронных помех |
15…18 дБ |
|
|
14 |
Разрешающая способность: |
|
|
по дальности |
150 м |
|
|
по азимуту (на средней несущей частоте) |
5,05 |
|
|
по радиальной скорости |
10,6 м/с |
|
|
15 |
Дальность радиотехнической разведки РЛС противником |
не более 203 км |
|
16 |
Автоматическая обработка радиолокационной информации и формирование трасс целей |
обеспечивается |
|
17 |
Автоматическое сопровождение пеленгов постановщиков помех |
обеспечивается |
|
18 |
Среднее время наработки на отказ |
1200 ч |
|
19 |
Пропускная способность (количество обрабатываемых целей за период обзора 10 секунд) |
не менее 120 (автоматический съем) |
|
20 |
Работа в составе АСУ. |
обеспечивается |
|
21 |
Количество аппаратур передачи данных. |
не менее 2-х |
|
22 |
Тип радиостанций: а) для связи с ПУ; б) для связи в колонне на марше |
по согласованию с покупателем |
|
23 |
Автоматическое управление высотомерами при установке экстракторов высотомеров |
от 1 до 4 по согласованию с покупателем |
|
24 |
Система опознавания (НРЗ) |
сопрягаемое средство покупателя |
|
25 |
Потребляемая мощность |
30кВт |
|
26 |
Время развертывания РЛС |
15 мин |
|
27 |
Состав (количество транспортных единиц) |
2 |
|
Размеры (мм) и вес (кг) РЛС: |
||
|
антенно- аппаратная машина; |
12608х3247х3390, вес: 24500; |
|
|
машина АРМ |
тип определяется по согласованию с покупателем |
