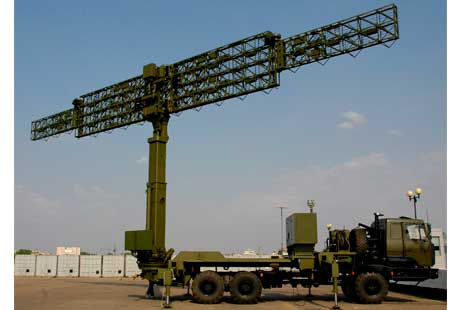

Радыёлакацыйная станцыя «УСХОД»
Мабільная цвердацельная лічбавая радыёлакацыйная станцыя (РЛС) метровага дыяпазону даўжыні хваляў «УСХОД» прызначана для выяўлення паветраных цэлей, якія знаходзяцца ў зоне дзеяння РЛС, вымярэнні далёкасці да іх, іх азімута і радыяльнай хуткасці, а таксама перадачы радыёлакацыйнай інфармацыі ў інфармацыйную сетку АСК.
РЛС можа працаваць як аўтаномна, так і ў складзе комплексаў сродкаў аўтаматызацыі (КСА).
РЛС забяспечвае:
дальняе выяўленне паветраных цэлей і аўтаматычнае вызначэнне іх бягучых каардынат - нахіленай далёкасці і азімута – і радыяльнай хуткасці;
аўтаматычны здым і фарміраванне трас паветраных цэлей;
аўтаматычнае вызначэнне пеленгаў пастаноўшчыкаў актыўных шумавых перашкод (АШП) і іх суправаджэнне;
высокую перашкодаабароненасць пры працы ва ўмовах уздзеяння як актыўных, так і пасіўных перашкод;
працу ў складзе АСУ;
вызначэнне дзяржаўнай прыналежнасці паветраных цэлей з дапамогай наземнага радыёлакацыйнага запытальніка (НРЗ);
мабільнасць і аператыўнае разгортванне (згортванне).
Тактыка-тэхнічныя характарыстыкі
|
№ |
Назва параметра |
Значэнне параметра |
|
1 |
Вымяраемыя каардынаты і параметры |
Далёкасць, Азімут, Хуткасць радыяльная |
|
2 |
Максімальная зона агляду : |
|
|
далёкасць, Д |
|
|
|
азімут, b |
0 - 360° |
|
|
вугал месца, E |
30° |
|
|
3 |
Дакладнасць вымярэння каардынат: |
|
|
далёкасць,D Д |
± |
|
|
азімут, Db |
±1° |
|
|
радыяльная DV |
±5 м/с |
|
|
пеленг |
±1° |
|
|
4 |
Лік фіксіраваных значэнняў нясучай частаты зандзіруючага сігналу |
50 |
|
5 |
Час перабудовы нясучай частаты |
3 мкс |
|
6 |
Далёкасць выяўлення з верагоднасцю 0.9 пры адной фальшывай трывозе за агляд ва ўмовах уздзеяння АШП (эквівалентная спектральная шчыльнасць АШП на выхадзе антэны пастаноўшчыка з улікам каэфіцыента узмацнення антэны 500 Вт/МГц, далёкасць да пастаноўшчыка |
|
|
стратэгічны бамбардзіроўшчык B-52 |
|
|
|
знішчальнік F-16 |
|
|
|
самалёт-невідзімка F-117A |
|
|
|
7 |
Колькасць падаўляемых перашкодавых кірункаў |
3 |
|
8 |
Каэфіцыент падаўлення АШП пры адносінах перашкода/шум 25....40 дБ |
23…35 дБ |
|
9 |
Каэфіцыент падаўлення адбіванняў ад мясцовых прадметаў, не менш |
30…40 дБ |
|
10 |
Каэфіцыент падаўлення адбіванняў аблакоў і дыпольных адбівальнікаў |
25…30 дБ |
|
11 |
Зона працы ўстройства абароны ад пасіўных перашкод |
0…360 км |
|
12 |
Каэфіцыент падаўлення несінхронных імпульсных перашкод |
15…18 дБ |
|
13 |
Адначасовае падаўленне несінхронных перашкод і адбіванняў ад мясцовых прадметаў, не менш: | |
|
адбіванняў ад мясцовых прадметаў |
25…30 дБ |
|
|
несінхронных перашкод |
15…18 дБ |
|
|
14 |
Распазнавальная здольнасць: |
|
|
па далёкасці |
150 м |
|
|
па азімуце (на сярэдняй нясучай частаце) |
5,05 |
|
|
па радыяльнай хуткасці |
10,6 м/с |
|
|
15 |
Далёкасць радыётэхнічнай разведкі РЛС праціўнікам |
не больш |
|
16 |
Аўтаматычная апрацоўка радыёлакацыйнай інфармацыі і фарміраванне трас цэлей |
забяспечваецца |
|
17 |
Аўтаматычнае суправаджэнне пеленгаў пастаноўшчыкаў перашкод |
забяспечваецца |
|
18 |
Сярэдні час напрацоўкі на адмову |
1200 г |
|
19 |
Прапускная здольнасць (колькасць цэлей, якія апрацоўваюцца за перыяд агляду 10 секунд) |
не менш 120 (аўтаматычны здым) |
|
20 |
Праца ў складзе АСУ |
забяспечваецца |
|
21 |
Колькасць апаратур перадачы дадзеных. |
не менш за 2 |
|
22 |
Тып радыёстанцый: а) для сувязі з ПУ; б) для сувязі ў калоне на маршы |
па ўзгадненні з пакупнікомм |
|
23 |
Аўтаматычнае кіраванне вышынямерамі пры ўстаноўцы экстрактараў вышынямераў |
ад 1 да 4 па ўзгадненні з пакупніком |
|
24 |
Сістэма апазнавання (НРЗ) |
спалучаны сродак пакупніка |
|
25 |
Спажываемая магутнасць |
30кВт |
|
26 |
Час разгортвання РЛС |
15 мін |
|
27 |
Склад (колькасць транспартных адзінак) |
2 |
|
Памеры (мм) і вага (кг) РЛС: антэна-апаратная машына; |
12608х3247х3390, вага: 24500; |
|
| машына АРМ | тып вызначаецца па ўзгадненні з пакупніком |
