Автоматизированный пункт управления "Березина"

Автоматизированный пункт управления "Березина"

Автоматизированный пункт управления (АПУ) обеспечивает:

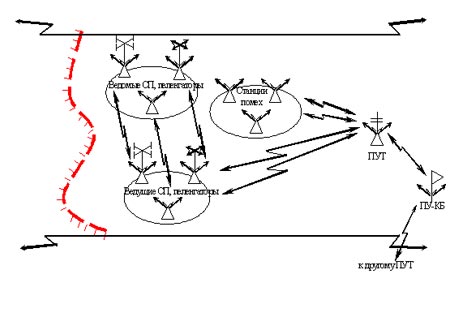

1. Централизованное управление станциями помех (СП) УКВ радиосвязи «Гроза», КВ радиосвязи «Пурга», пеленгаторами КВ диапазона «Журавль» и УКВ диапазона «Гриф» (до 5 (6) ведущих СП и пеленгаторов) при работе в режиме пункт управления тактический (ПУТ):
-    автоматический по запросу сбор, обработку и хранение информации о частотах и пеленгах обнаруженных источников радиоизлучений (ИРИ) от подчиненных СП и пеленгаторов;
-    расчет координат по полученным значениям пеленгов;
-    автоматический по запросу сбор частот и координат ИРИ от подчиненных ведущих СП и пеленгаторов;
-    целераспределение и выдачу целеуказания на радиоподавление на подчиненные СП.
2. Автоматизированный обмен информацией с аналогичным АПУ, выполняющим функции подчиненного (ПУТ) или вышестоящего ПУ (пункт управления командира батальона ПУ-КБ):
-    в режиме ПУТ передачу данных о радиоэлектронной обстановке и донесений на вышестоящий ПУ-КБ и прием от него распоряжений и данных о тактической обстановке и РЭО, их отображение и документирование;
-    в режиме ПУ-КБ получение данных о радиоэлектронной обстановке и донесений от нижестоящих ПУТ и их отображение и документирование, передачу распоряжений, данных о тактической обстановке и радиоэлектронной обстановке нижестоящим ПУТ.
Возможно обеспечение обмена информацией с вышестоящим ПУ Заказчика после согласования типа аппаратуры канала передачи данных и протокола информационного обмена.

Решаемые задачи
Пункт управления должен обеспечивать функционирование подчиненных СП и пеленгаторов в следующих режимах:
"Подготовка";
"Радиоразведка";
"Радиоподавление" (только для СП).

СПО пункта управления должно обеспечивать выполнение следующих групп задач:
1)    ввод исходных данных:
-    ввод в память, выбор, хранение, отображение на мониторе, корректировку (редактирование) исходных данных по составу комплекса, состоянию его элементов и их местоположению;
-    ввод в память, выбор, хранение, отображение на мониторе и редактирование характеристик тактической и радиоэлектронной обстановки;
-    ввод и уточнение (редактирование) запрещенных для подавления частот (диапазонов частот);
-    ввод и уточнение (редактирование) диапазонов и секторов радиоразведки для СП и пеленгаторов и радиоподавления (только для СП);
2)    расчетно-информационные задачи:
-    расчет времени на организацию радиоподавления;
-    ввод и уточнение (редактирование) границ позиционных районов для средств комплекса;
-    автоматизированный расчет дальностей между двумя точками на местности и расчет длины ломаной линии (маршрута) на местности;
-    автоматизированный расчет азимутов (пеленгов) от СП на любую задаваемую графически точку на местности;
-    автоматизированный расчет зон прямой видимости СП и пеленгаторов;
-    автоматизированный расчет энергодоступности СП по зонам;
-    автоматизированный расчет энергодоступности СП по узлам связи;
-    автоматизированный расчет зон равных ошибок определения координат разведываемых источников радиоизлучений;
-    разработку типовых боевых документов с использованием шаблонов и текстового редактора, а также их распечатку на печатающем устройстве;
-    автоматизированную идентификацию ИРИ;
-    автоматизированное выявление ИРИ в районах особого внимания и на узлах связи;
-    автоматизированное выявление совместного использования частот различными ИРИ и вскрытие симплексных радиосетей и узлов связи;
-    автоматизированное присвоение объектам радиоподавления приоритетов радиоподавления;
3)    управления:
-    автоматизированное тестирование внутрикомплексной связи;
-    назначение запрещенных для подавления частот (диапазонов частот);
-    назначение диапазонов и секторов радиоразведки для СП и пеленгаторов и радиоподавления (только для СП);
-    автоматизированный перевод подчиненных СП и пеленгаторов в различные режимы работы («Подготовка», «Радиоразведка» и «Радиоподавление»);
-    автоматический сбор и накопление разведывательной информации, поступающей от СП и пеленгаторов;
-    автоматическое доведение данных целеуказания на радиоразведку до управляемых СП и пеленгаторов;
-    автоматизированное целераспределение объектов радиоподавления между СП;
-    ручной ввод частот для радиоподавления;
-    автоматическое назначение и передачу на СП списка частот для радиоподавления;
-    анализ результатов РП ИРИ, переданных с СП, и проведение повторного целераспределения;
-    контроль наличия помех на назначенных СП частотах радиоподавления в диапазоне 1,5-6000 МГц (с использованием радиоприемного устройства).

Элементы радиоэлектронной обстановки и результаты решения графических расчетных задач должны отображаться на фоне электронной карты местности. При этом должно обеспечиваться увеличение и уменьшение карты практически без ограничений; а также возможность решения задач, связанных с использованием матрицы высот.
Специальное программное обеспечение при расчете местоположения источников радиоизлучения должно учитывать сферичность Земли.
Для реализации отображения элементов радиоэлектронной обстановки и результатов решения графических расчетных задач на электронной карте от Покупателя требуется предоставление электронной карты с расширением *.map (*.sxf) масштаба 1:200 000.
