Мабільны комплекс радыёманіторынгу і пеленгавання КВ дыяпазону прызначаны для рэалізацыі задач па выяўленні, пеленгаванні і месцавызначенні крыніц радыёвыпраменьванняў у дыяпазоне частот 1,5 - 30 МГц, якія выкарыстоўваюць традыцыйныя віды сігналаў і сігналы сістэм сувязі з ППРЧ. Комплекс можа функцыянаваць як у аўтаномным рэжыме, так і ў складзе пеленгатарнай сеткі, рэалізуючы вугламерны і вугламерна-дальнамерны метады месцавызначэння.

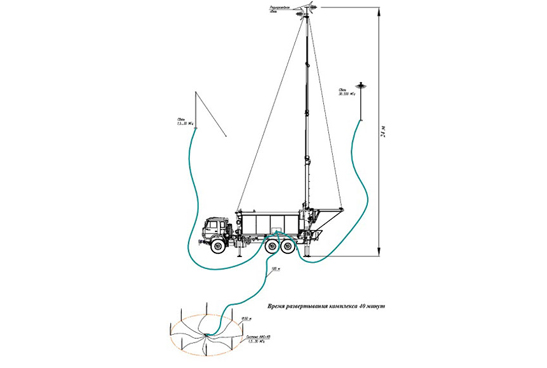

Комплекс базіруецца на мабільнай платформе, якая хутка разварочваецца, з мачтай  24 м на аўтамабілі высокай праходнасці тыпу «КамАЗ-53501» з апаратнай у кузаў-кантэйнеры, абсталяваным сістэмай жыццезабеспячэння. Для арганізацыі каналаў кіравання і перадачы дадзеных выкарыстоўваюцца сродкі сувязі, якія даюцца Заказчыкам, якія забяспечваюць выкарыстанне комплексу ў розных умовах прымянення.
Комплекс забяспечвае вырашэнне наступных функцыянальных задач:
- пошук, выяўленне і пеленгаванне новых крыніц радыёвыпраменьванняў (КРВ) ва ўсім працоўным дыяпазоне частот (1,5–30 МГц);
- панарамны аналіз загрузкі зададзеных участкаў або адначасова ўсяго дыяпазону працоўных частот (1,5–30 МГц);
- дэмадуляцыю выяўленых сігналаў, іх праслухоўванне і рэгістрацыю;
- вымярэнне параметраў сігналаў выяўленых КРВ і іх класіфікацыю;
- працу ў аўтаномным рэжыме і ў складзе пеленгатарнай сеткі;
- вызначэнне месцазнаходжання крыніц радыёвыпраменьванняў з адной кропкі і пры працы ў сетцы;
- адлюстраванне на экране манітора значэнняў ліній пеленгаў і месцазнаходжання кантралюемага КРВ на электроннай карце мясцовасці;
- кантроль працы вядомых, пастаўленых на назіранне, крыніц выпраменьванняў;
- фарміраванне і вядзенне базы дадзеных крыніц радыёвыпраменьванняў;
- аўтаматызаваную апрацоўку і дакументаванне дадзеных радыёэлектроннага становішча.
Мабільны комплекс уключае:
– аўтамабіль высокай праходнасці тыпу «КамАЗ-53501» з апаратнай у кузаў-кантэйнеры і мабільнай мачтай, якая хутка разварочваецца на платформе;
– пеленгатарную антэнна-фідэрную сістэму КВ дыяпазону;
– пост пошуку і пеленгавання;
– пост радыёманіторынгу;
– пост апрацоўкі вынікаў;
– камплект сродкаў сувязі і перадачы дадзеных (дае Заказчык);
– дадатковае абсталяванне і ЗІП;
– камплект праграмнага забеспячэння;
– камплект эксплуатацыйнай дакументацыі.
Асноўныя характарыстыкі:
 Дыяпазон прымаемых частот, МГц 1,5 - 30,0
 Колькасць антэнных элементаў у складзе АФС, шт. 8
 Палярызацыя
 Вертыкальная
 Шырыня паласы адначасовага агляду (з магчымасцю выбару паласы любога значэння па выніку лічбавай фільтрацыі), МГц 28,5
 Сектар прыёму па азімуце, град 0 – 360
 Дакладнасць вымярэння пеленга (СКО), град 0,5-2
 Далёкасць (радыус) радыёкантролю, км не менш за  3000
 Колькасць каналаў прыёму для прасторава-часавай апрацоўкі сігнала 8
 Мінімальны час неабходнага кантакту з сігналам, мс 0,1
 Віды сігналаў, якія прымаюцца ў рэжыме пеленгавання (месцавызначэння)
 Аналагавыя і лічбавыя, ППРЧ
 Від мадуляцыі
 АМ, ЧМ, CW, ИМ, USB,   LSB, SSB ды інш.
